La différence entre le routeur CNC à 3 axes et 4 axe

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2020-10-16      origine:Propulsé

La machine à bois CNC à 3 axes et le routeur CNC à 4 axes sont tous deux une sorte de machine à graver le bois. Selon différentes exigences de traitement, il peut être divisé en machines CNC à 3 axes, 4 axes et 5 axes. Aujourd'hui, nous allons vous montrer la différence entre une machine à bois CNC à 3 axes et un routeur CNC à 4 axes sous de nombreux aspects, y compris ses fonctions, les différences de configuration, les différences dans les industries d'application et quelques considérations pour choisir un routeur à bois CNC. Nous espérons que notre introduction pourra vous apporter une aide certaine et choisir la machine la plus appropriée pour vous.

Le premier aspect. Qu'est-ce qu'un routeur CNC?

La machine à bois CNC à 3 axes est une machine de gravure d'entrée de gamme dans l'industrie des machines à graver. C'est la machine de gravure la plus courante et la plus courante, et c'est aussi la machine la plus vendue. En déplaçant la tête de coupe sur trois axes, elle peut réaliser les fonctions de fraisage, gravure, découpe, fraisage, rainurage et perçage de différents matériaux. En tant que machine de base, elle peut être mise à niveau vers d'autres machines en ajoutant des accessoires, tels que des machines CNC multi-têtes, des machines CNC multi-processus et un routeur CNC 4 axes.

Le routeur CNC 4 axes peut généralement être divisé en deux types: les routeurs CNC avec broches pivotantes et le routeur rotatif CNC. Par rapport à la machine à bois CNC à 3 axes, l'arbre principal de la machine de gravure à 4 axes peut tourner de 90 degrés à gauche et à droite. Ce type de routeur CNC à 4 axes peut réaliser des usinages plus complexes, non seulement sur le plan, mais également des deux côtés du matériau grâce à l'oscillation de la broche. Il effectue principalement un traitement 3D sur la pièce.

Une autre machine CNC à 4 axes est également appelée routeur rotatif CNC. Par rapport à une machine à bois CNC à 3 axes, vous pouvez choisir d'ajouter un équipement rotatif sur le côté de la machine ou sur la surface de travail. Le dispositif rotatif est principalement utilisé pour le traitement de pièces cylindriques, telles que les pieds de table, les mains courantes d'escalier, et convient à l'industrie du meuble. L'équipement rotatif peut être placé à n'importe quelle position dans la direction de l'axe X ou de l'axe Y de la machine en fonction de vos besoins de traitement, et l'appareil est flexible. De plus, le dispositif rotatif peut non seulement être placé sur la machine, mais peut également être utilisé indépendamment de la machine, ce qui est pratique pour la maintenance et le transport. Ce type de machine CNC à 4 axes est abordable et a de nombreuses fonctions, et est bien accueilli par de nombreux clients.

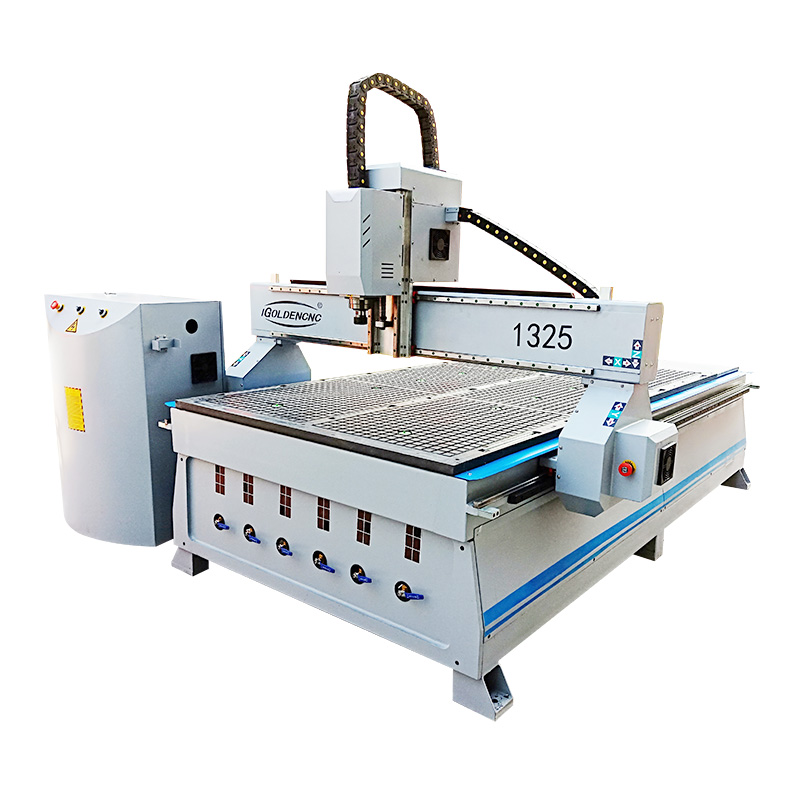

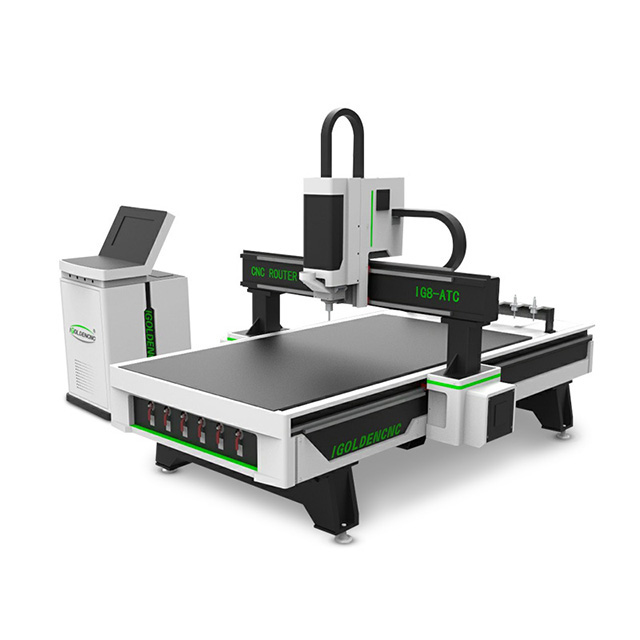

主 图 -02 01

Le deuxième aspect. La différence de configuration?

Cadre: par rapport à la machine de gravure à 3 axes, le lit de la machine de gravure à 4 axes est plus épais et plus résistant, car il doit garantir que la machine est plus stable en fonctionnement à grande vitesse et que la précision d'usinage de la machine doit être assurée . Dans le même temps, la durée de vie de la machine est prolongée en conséquence.

Moteur: La machine à bois CNC à 3 axes peut choisir d'utiliser un servomoteur ou un moteur pas à pas en fonction du budget du client. Cependant, pour le routeur CNC 4 axes, nous recommandons généralement de sélectionner des servomoteurs supérieurs à 850 watts, et ils doivent également être équipés d'un réducteur. Plus la puissance du moteur est élevée, plus l'énergie fournie est importante, ce qui permet de mieux garantir la précision de la machine.

Rail de guidage: Les tailles de rail de guidage couramment utilisées pour les machines à graver sont 20 mm, 25 mm et 30 mm. La machine de gravure 3 axes peut être sélectionnée de manière flexible en fonction de vos besoins. Il est recommandé de choisir une taille supérieure à 25 mm pour la machine à graver 4 axes. Plus la taille du rail de guidage est grande, plus la capacité de charge est élevée. Le rail de guidage plus grand contribue non seulement à augmenter la vitesse de la machine, mais améliore également l'efficacité du traitement.

Système de contrôle: La machine à bois CNC ordinaire à 3 axes peut généralement choisir les systèmes de contrôle DSP, NK105 et Mach3. La machine de gravure à 4 axes doit choisir Syntec, Baoyuan, Siemens et d'autres systèmes de contrôle avec une vitesse de traitement plus rapide et une précision de contrôle plus élevée.

Méthode de refroidissement: la machine à bois CNC à 3 axes adopte généralement un refroidissement par pulvérisation manuel et un refroidissement par air; La machine de gravure à 4 axes adopte un refroidissement automatique par brouillard d'huile / brouillard d'eau, et le refroidissement par brouillard d'eau peut faciliter le traitement de la pierre.

Le troisième aspect. Leurs applications sont également différentes.

La machine de gravure CNC à 3 axes n'a que trois directions de travail des axes X, Y et Z. En raison de la limitation de la direction de travail, il ne peut effectuer de gravure que sur une surface plane, et ne peut pas réaliser de creux complexes et de gravure 3D. Si vous souhaitez réaliser un traitement d'avion simple et traiter des modèles simples dans les meubles en bois, la publicité et d'autres industries, ces machines à 3 axes peuvent répondre à vos besoins de traitement. Par exemple, le traitement des panneaux de porte, les portes d'armoires, les portes en bois massif, les portes artisanales, le traitement des fenêtres artisanales, les tables de mahjong, les bureaux d'ordinateur et le traitement auxiliaire des produits de meubles en panneaux.

La machine de gravure à 4 axes a quatre directions de traitement des axes X, Y, Z et A, qui peuvent réaliser le traitement de diverses modélisations 3D, telles que le traitement des statues de Guanyin, des statues de Bouddha, des colonnes romaines, des gourdes et d'autres pièces à usiner en trois dimensions , ainsi que des colonnes, basées sur la sculpture en plan Traitement des accoudoirs de machine, des pieds de chaise, des portes et des cadres de fenêtres.

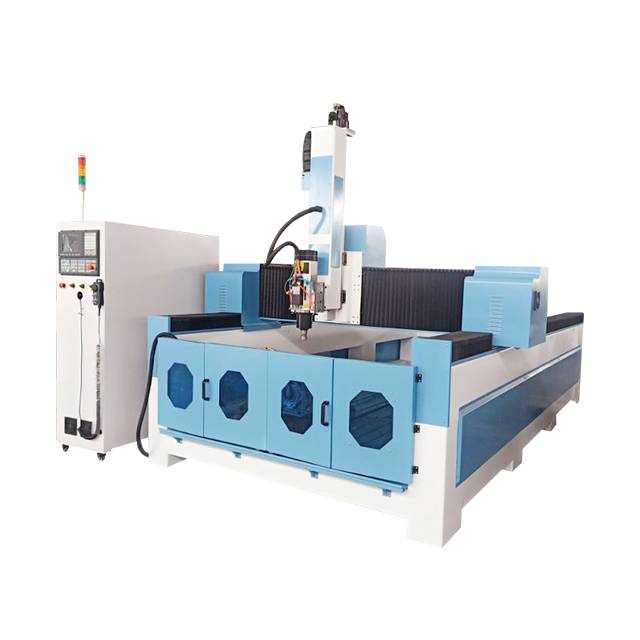

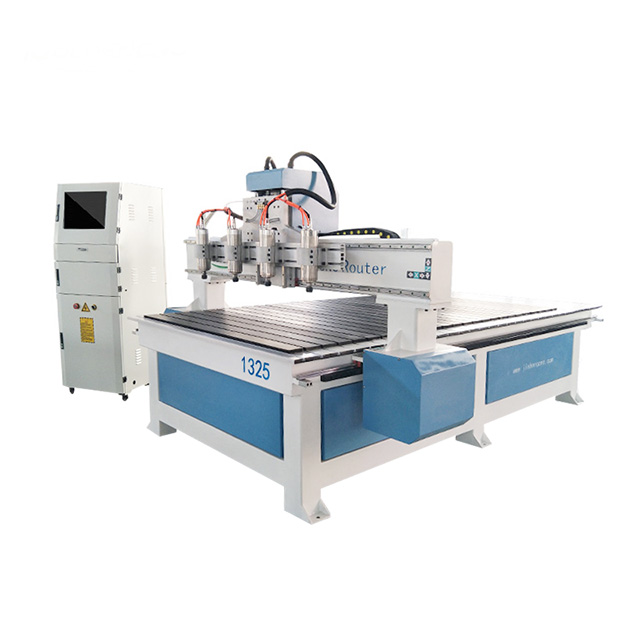

主 图 -01 主 图 -02

Le quatrième aspect. À quelles industries ils peuvent s'appliquer.

Les machines de gravure CNC à 3 axes et 4 axes peuvent être utilisées dans les meubles, la publicité, l'artisanat, les moules, la construction, le bois, la décoration, les pierres tombales, le traitement de la pierre et d'autres industries. Le routeur CNC à 4 axes est une version améliorée de la machine de gravure CNC à 3 axes. Par conséquent, la plage d'application du routeur CNC à 4 axes est plus large que celle de la machine à bois CNC à 3 axes.

Le cinquième aspect. Comment faire des choix spécifiques?

Il existe de nombreux types de machines à graver et de nombreux utilisateurs ne savent pas comment choisir. Si vous souhaitez uniquement effectuer un traitement simple de plan et que vous avez un budget limité, vous pouvez choisir une machine à bois CNC à 3 axes de base. Si vous devez effectuer un traitement complexe, tridimensionnel et plus raffiné, il est recommandé de choisir une machine CNC à 4 axes. Permettez-moi d'abord de parler du routeur rotatif CNC. Lorsque le dispositif rotatif est directement placé sur la table de travail de la machine-outil, cela n'affectera pas la taille de traitement. Le dispositif rotatif peut être activé et désactivé à tout moment. Il est plus pratique à utiliser pour les utilisateurs, mais il convient aux utilisateurs avec de petites pièces. Dans le second type, lorsque le dispositif rotatif est placé sur le côté de la machine, le diamètre du dispositif rotatif affectera si le portique monte. Par conséquent, nous devons tenir compte de la taille de la pièce et de la taille de traitement effective de la machine. En fonction de la taille de la pièce traitée par l'utilisateur et de la taille de traitement effective de la machine, la position de placement du dispositif rotatif est finalement déterminée. La troisième est la situation où l'équipement rotatif est indépendant de la machine-outil. Si la largeur de la machine est relativement grande, supérieure à 2 mètres et que le diamètre de l'arbre rotatif est supérieur à 200 mm, il est recommandé de placer l'arbre rotatif indépendamment. Cela n'affectera pas la taille de travail effective de la machine et facilitera également l'emballage et le transport de la machine. Ce qui précède est un autre cas de routeur CNC à 4 axes avec un dispositif rotatif. Ensuite, parlons d'une machine 4 axes avec une broche pivotante. Parce que l'arbre principal de ce type de machine peut pivoter à gauche et à droite, la taille d'usinage dans le sens horizontal sera plus petite que les autres machines. Lorsque l'arbre principal oscille, cela affectera inévitablement la précision d'usinage. Par conséquent, la précision des pièces de la machine et la précision de l'assemblage de la machine sont particulièrement importantes pour réduire la plage d'erreur et garantir l'effet de traitement.

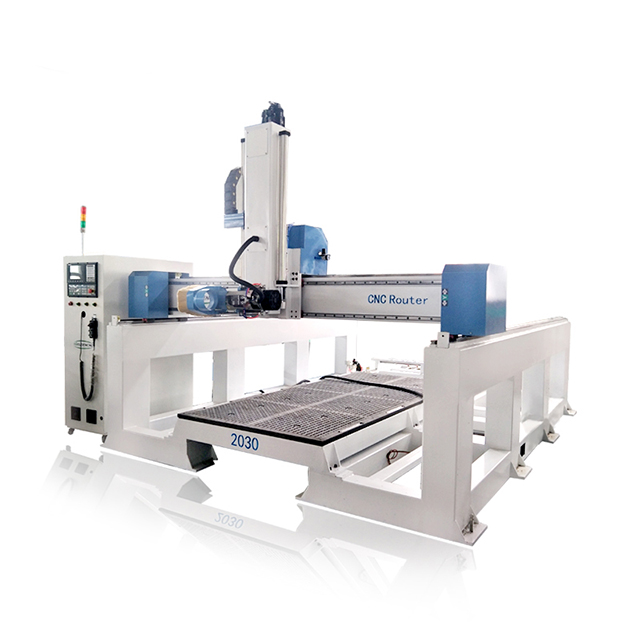

12 主 图 -01

Le sixième aspect. Que peut vous fournir iGOLDENCNC?

Une gamme complète de types de machines: si vous produisez en série, avez un grand volume de production et souhaitez une efficacité de travail plus rapide, vous pouvez choisir une machine de gravure multi-processus et un rouer CNC ATC. Si vous voulez faire du bricolage par vous-même ou l'utiliser à la maison et que les pièces traitées sont relativement petites, nous pouvons vous fournir un mini routeur CNC, simple à utiliser, peu coûteux et de faible encombrement, adapté aux amateurs. . Si vous êtes principalement engagé dans le traitement de la construction, de la pierre tombale et d'autres industries de la pierre, vous pouvez choisir notre machine de gravure sur pierre. Si vous traitez principalement de grands moules tridimensionnels, vous pouvez choisir une machine de gravure professionnelle en mousse EPS. De plus, en tant que fabricant professionnel de machines de gravure, vous pouvez me faire part de vos besoins de traitement, nous pouvons vous fournir des services personnalisés et nous nous engageons à vous laisser choisir la machine la plus rentable pour répondre à vos besoins de traitement diversifiés. Service après-vente parfait: nous avons une équipe de service après-vente professionnelle, des ingénieurs et des concepteurs professionnels, pour vous fournir 2 services après-vente en ligne et vidéo. Vous pouvez nous contacter à tout moment si vous avez des questions sur la machine à un stade précoce, ou sur l'installation, le fonctionnement, la réparation, la maintenance, etc. De plus, nous avons une équipe technique professionnelle. Si les conditions le permettent, nous pouvons nous rendre dans votre pays et résoudre pour vous tout problème lié à la machine de gravure CNC. Si vous souhaitez en savoir plus sur les machines CNC, n'hésitez pas à nous contacter.
