Routeur CNC multi-mailles à haute précision 4 axes à vendre

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2021-06-09      origine:Propulsé

Quel est le routeur CNC multi-mailles à 4 axes?

Machine de routeur CNC multi-mailles à 4 axesest basé sur la machine CNC à 3 axes ordinaire, en ajoutant le quatrième axe (axe rotatif). En outre, leMachine CNC 4 Axeest divisé en une machine à commande numérique à quatre liaisements à trois axes et à quatre axes, sans dire que la rotation est ajoutée, l'axe est une machine de liaison à quatre axes et un système CNC avec un axe rotatif et une La liaison axe peut être appelée comme un vraiMachine CNC 4 Axe.

Le routeur CNC multi-mailles de 4 axes peut faire la sculpture de la surface incurvée, et elle peut effectuer une sculpture tout ronde pour des plaques courbes et des plaques allongées. Que la plaque pliée soit une protection de 180 degrés ou à 90 degrés, elle peut être sculptée naturellement et l'effet de sculpture de chaque angle ne sera pas déformé.

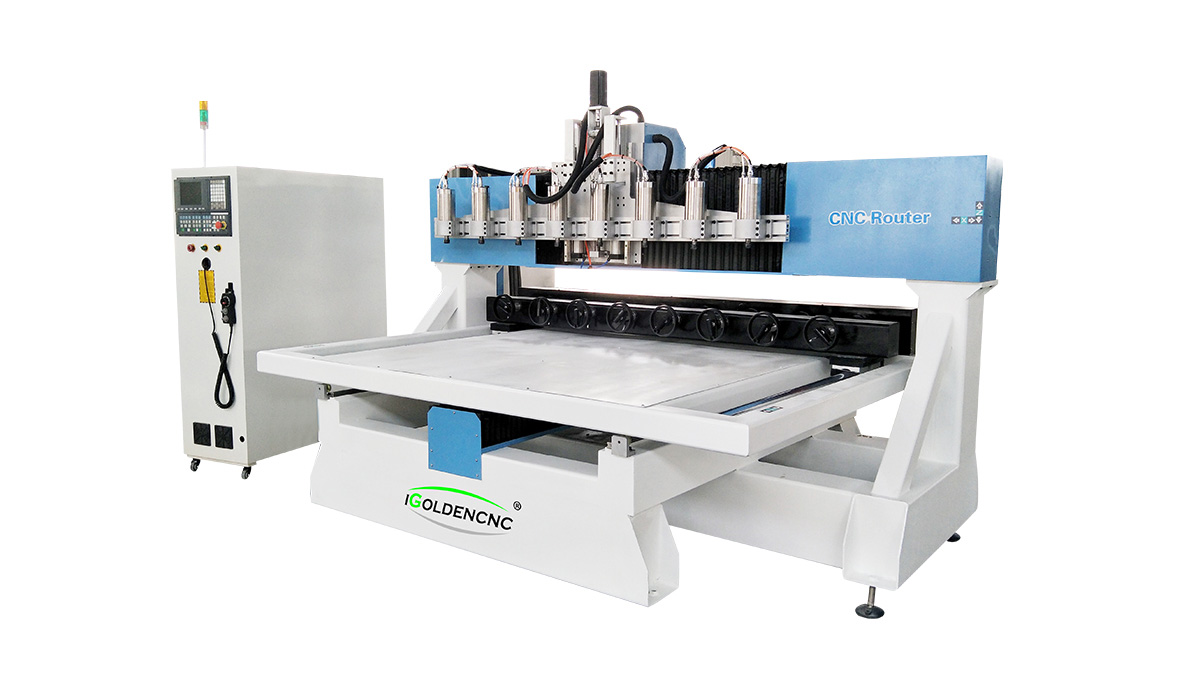

Routeur CNC multi-mailles à 4 axes

Caractéristiques

Deux broches de travail indépendantes peuvent terminer deux pièces de travail en même temps, également la CNA Utilisez deux outils différents pour terminer automatiquement deux designs différents un par un.

Système de vide SPÉCIA avec table à vide avec bloc d'aspiration mobile, pompe à vide et tubes.

Plaques latérales bistraticales lourdes, qui peuvent garder une puissance de soutien importante pour le portique se déplaçant parfaitement.

Boîte de commande électrique indépendante, avec des poulies mobiles gratuites de Câblage parfaits NAD.

Tous les axes utilisent le rail de guidage grand size Taiwan Hiwin d'origine. X et Y adoptent un rack de grande taille avec le mode de transmission d'engrenages hélicoïdaux, le moment de la force sera transféré plus puissant et de manière peu.

Adopte le mouvement de portique, qui peut traiter tout type de matériaux librement.

Modèle lourd avec une structure corporelle épaisse en acier sans soudure. Par une technologie de vieillissement de vibration stricte pour éliminer le stress interne, le processus de peinture de sableuse sans poussière, une utilisation à long terme sans déformation.

Chaque cabine de taille de la broche doit atteindre 1300mm * 2500mm.

Excellente compatibilité pour tous les logiciels de conception g ode. La fonction de prétraitement de fichier avancé peut corriger l'erreur dans les fichiers et est compatible avec les codes de processus de plusieurs logiciels nationaux et internationaux.

ApplicableIndustries

Traitement du bois Coupe et sculpture sur tout type de bois pour faire des meubles, tels que la porte, la fenêtre, la armoire, la porte en bois d'artisanat, les chaises et ainsi de suite.

Convient également à la guitare, au violon et à d'autres instruments de musique de gravure, de coupe et de fraisage.


Cette machine convient parfaitement à la production de meubles en vrac, comme des jambes de canapé, pieds de table, jambes de chaise, jambes de lit, tête de lit, escalier

Les mains courantes, les armes à mains propulsées, les cylindres de colonne en bois ... Il peut également créer des petites statues, des figures, des sculptures 3D, du corps humain à 360 degrés, des statues bouddhistes ... etc.


Avantage:

1.Le tour de lit est constitué de structure robuste, analysée et conçue avec FEA, soulageant le stress, de sorte que la table de travail est plus stable.

2.Three roulement linéaire pour entraîner l'arbre Y, qui améliore la vitesse et plus stable, il peut couper à plusieurs reprises. De plus, l'arbre Y peut bouger avec une résolution plus élevée et plus stable.

3. Vis de balle fabriquée par l'Allemagne et Taiwan Hiwin Quare Orbit, avec haute précision et longévité.

4.Chambres mous, célèbres câbles électriques, avec abrasion élevée, pli, haute température, acide et alcali résistant.

5.avec des broches à grande vitesse pouvant faire des travaux de production de masse, économisez fortement le temps et améliorer l'efficacité du travail.

6. Le max. La vitesse de traitement peut atteindre 20000mm / min, max. La vitesse de déplacement peut atteindre 45 000 mm / min.

Paramètres

1) -Model:

igolden-2512

2) broche + rotatif

8 pcs

3) -Structure:

Acier sans soudure lourd soudé

4) Taille de travail -rotier:

250 * 1200mm

5) -La transmission -XYZ:

Vis à billes Taiwan à l'axe XYZ

6) -XYZ Guide Rail:

Famous Taiwan Hiwin Line 25mm Square Way Way

7) -Spindle:

Broche refroidie à eau de la marque HQD 2.2KW, 8 pcs

8) -Spindle Collet:

Chaque broche 3pieces

9) -inverter:

Brand de la marque chinoise bien connue

10) -Motor:

Servomoteur

11) -Driver:

Serveuse

12) -Contrôleur Système:

Shanghai NCStudio 4 Axe / DSP 4 Axe / Mach3

13) - Voltage:

220V / 380V, 50/60Hz

14) -Software:

Artcam / Powermill

15) - BITSROUTER:

20pcs gratuitement

16) -Lubrication:

OUI

17) Pompe -Water:

4 pcs grosse puissance

18) -Spanner

Oui

19) - Poids de l'espace:

2000kg
