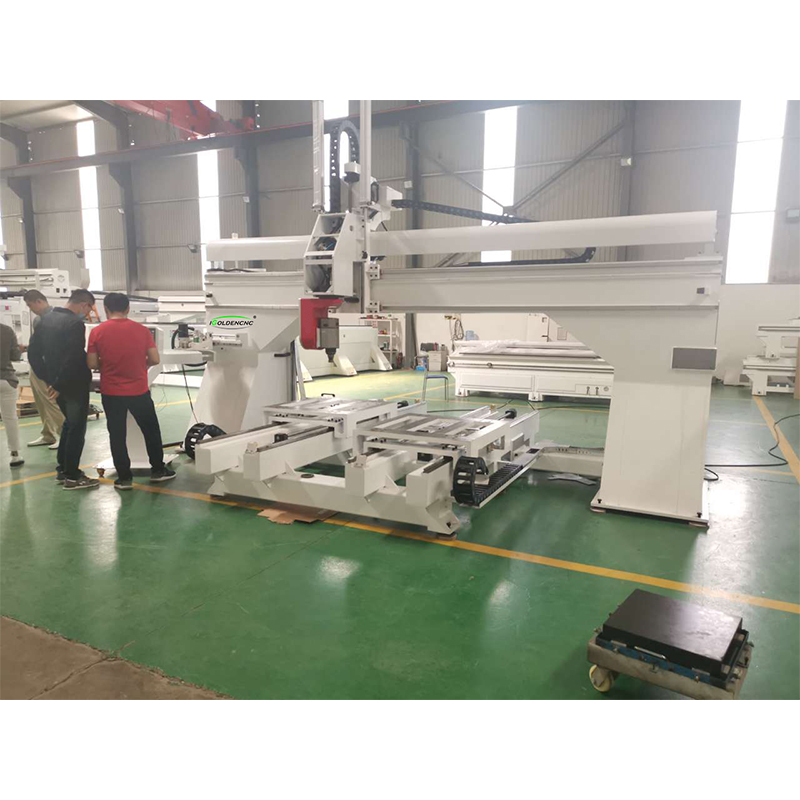

Table IGW-5AM-3012 Déplacement du routeur CNC à 5 axes

La machine avancée du routeur CNC à 5 axes, également connue sous le nom de centre d'usinage CNC à 5 axes, le frappeur CNC à 5 axes, est bon dans le traitement de la surface courbe de l'espace, le traitement de forme spéciale, le traitement creux, le poinçonnage, le forage oblique, le chanfreinage, etc. Il s'agit largement Utilisé dans l'aérospatiale, la recherche scientifique militaire, les machines de précision, les équipements médicaux de haute précision, la fabrication normale, etc.
  • 65200-84762 $

État de disponibilité:


5 axes - Tableau mobile CNC Machine Description:

Le meilleur routeur CNC à 5 axes avec double teneur en mouvement et broche à 5 axes, il est facile d'effectuer le traitement complet des pièces complexes de la fraisage, de la fente, du forage, du sciage, de la mortuation, de la mortuité, etc., le modèle avancé conçu par igoldencnc, combiné avec Un ensemble compétitif de configurations. Les applications chaudes comprennent:

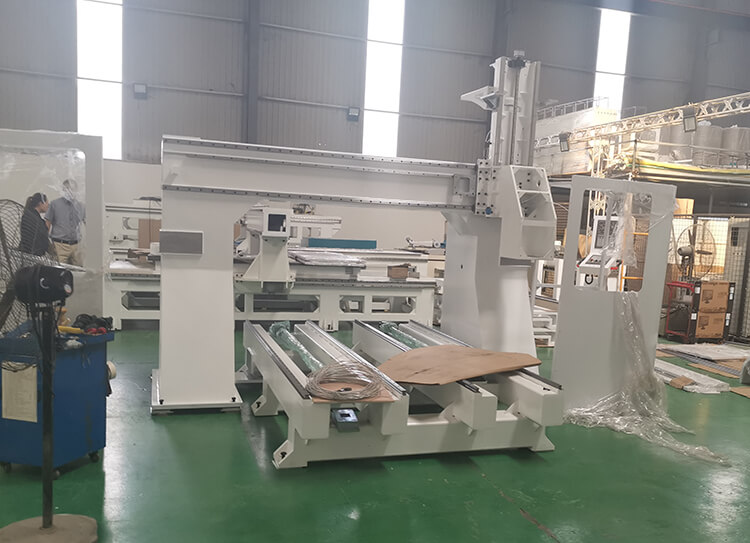

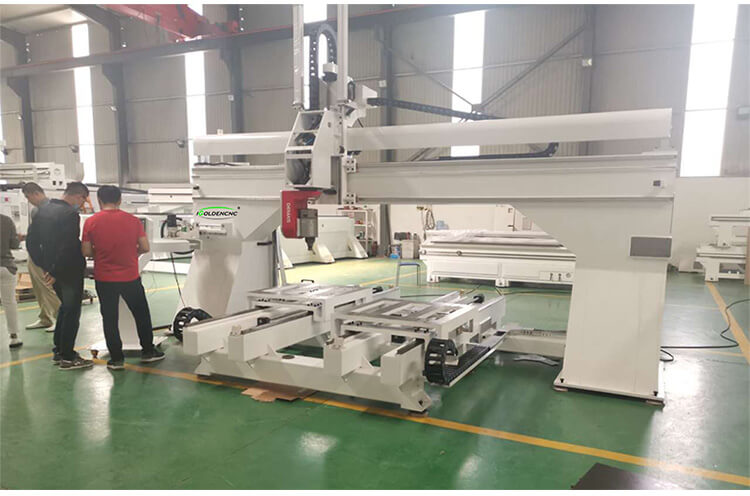

Table Routeur CNC à 5 axes en mouvement

Table Routeur CNC à 5 axes en mouvement


Tableau Déplacement de 5 axes CNC Router Center Paramètre:


Modèle IGW-5AM-3012
Taper
Table Routeur CNC à 5 axes en mouvement
Travail  Région 3000 * 1200 * 800 mm
Table  structure Table en fonte double surface mobile
Transmission Rack hélicoïdal sur l'axe x, vis à billes Taiwan TBI pour axe y z
Rail de guidage Trois axes # 30 Taiwan Guide Rail
Changement d'outil 10 modifications d'outils (magazine double en option)

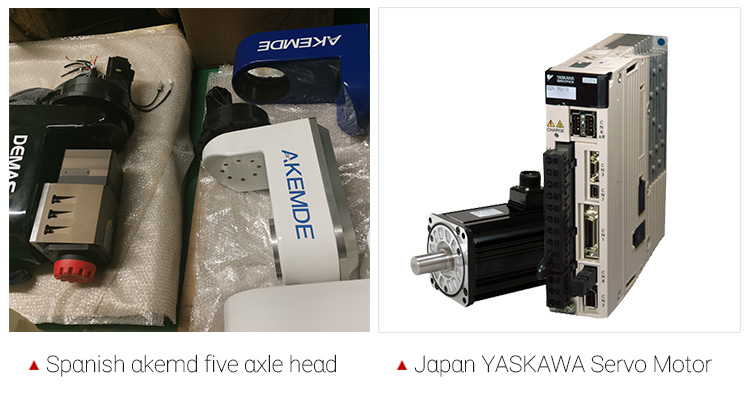

Broche Espagnol AKEMD Five Test et broche de 14,4-17 kW

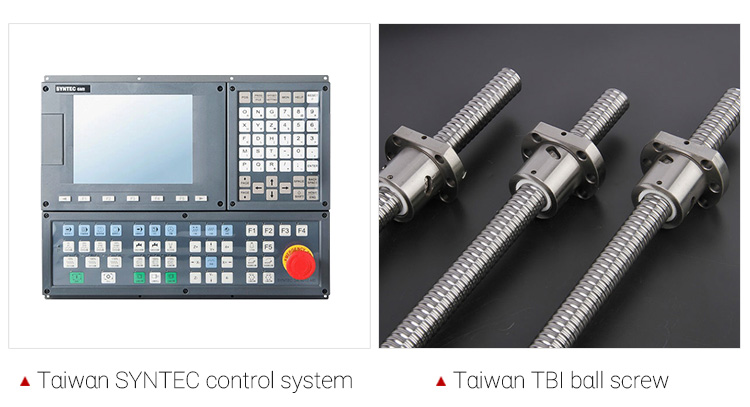

Contrôler  Système Système de contrôle syntec de Taiwan
Servo  Moteur Japon Yaskawa


Caractéristiques de la table Machine CNC à 5 axes à 5 axes:

1. Cette machine est avec une double table qui se déplace au travail afin que cela puisse améliorer la vitesse de travail

2

3. Deux tables travaillant ensemble le même projet et la précision de travail pourraient être de + -0,05 mm. L'axe z est adopté la vis de billes TBI avec un diamètre 35 mm très fort

4. Système de contrôle syntec du système intelligent de la fonction de protection transfrontalière transfrontalière peut empêcher la collision mécanique en raison du traitement excessif du fichier de conception.

5. Le voyage de l'axe z peut être augmenté à 2,1 mètres, de sorte que tout à fait pour le traitement de la surface tridimensionnelle à grande échelle.

6. Adoptez le système de contrôle numérique de Taiwan Syntec 8Axis, une précision d'usinage élevée et une vitesse élevée.

7. Le Japon THK rails avec 30 taille. et le bras rotatif d'origine de l'Allemagne assure la précision et la résistance de la mécanique

8. Système syntec avancé avec programme intelligent que vous n'avez pas besoin de préparer le post-processeur séparé, faites simplement une conception appropriée à 5 axes dans Softare, puis le système Syntec saisit alors OK.

9. Motor de broche économique à 5 axes 10 kW, ce qui est bon pour l'aluminium, le bois, la mousse. PVC, fabrication de moisissures en plaste

10. Cadre de structure lourde avec tube en acier de qualité après traitement à chaud qui est une meilleure stabilisation et une bonne rigidité


详情 _07详情 _08详情 _09


Table Routeur CNC à 5 axes en mouvement

Table Routeur CNC à 5 axes en mouvement

Table Routeur CNC à 5 axes en mouvement

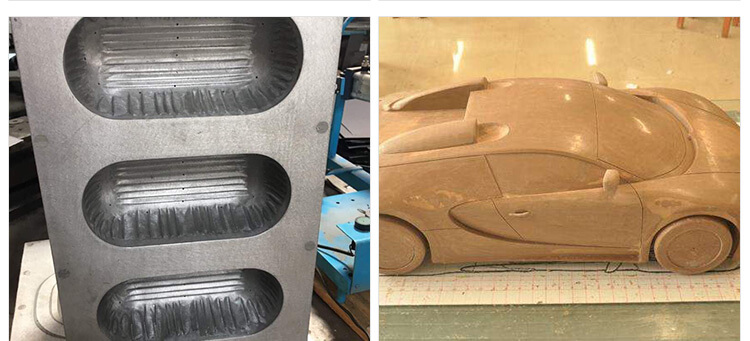

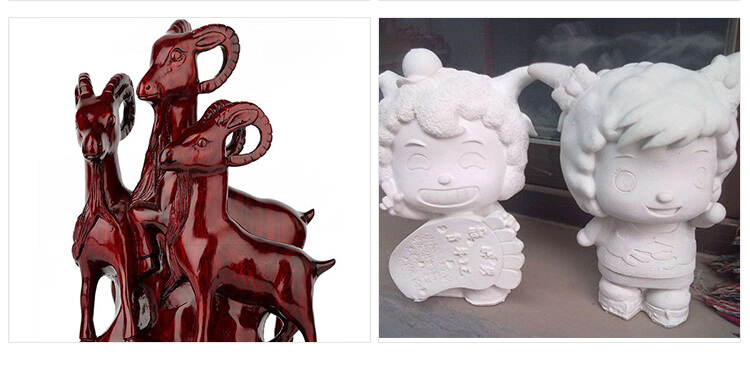

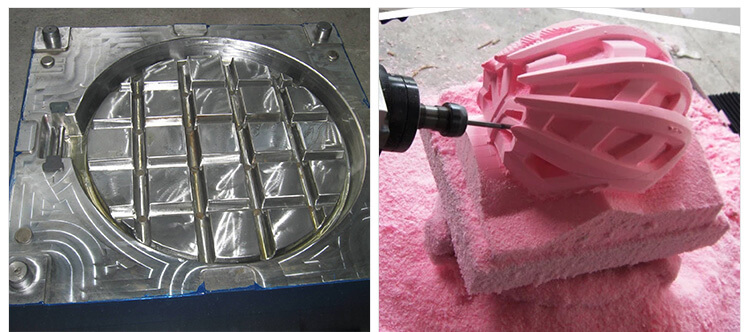

Routeur CNC de table en mouvement à 5 axes  Application:

Industrie des matériaux composites:  Taille et coup de poing de divers matériaux composites tels que les pièces en plastique, les pièces en plastique renforcées en fibre de verre, les produits en caoutchouc et en plastique;
Industrie des moisissures: traitement à 5 axes de moisissure en bois FRP, moule en bois, produits en résine, modèle de boues et divers moules non métalliques;
Industrie sanitaire en céramique:  Traitement à 5 axes de moules de gypse, traitement à 5 axes de divers produits de gypse;
Industrie du mobilier: Traitement à 5 axes de meubles en bois massif, traitement à 5 axes de divers meubles tenon et pièces mordues, traitement à 5 axes des coudes d'escalier et traitement à 5 axes de divers meubles.


Shandong Igolden CNC Technology Co., Ltd.  est une entreprise de fabrication, de fabrication, d'intégration des ventes qui se spécialise dans le routeur CNC, la machine à gravure et à découper au laser, la machine à découper du plasma, le traceur de coupe, etc. La configuration principale adopte toutes les pièces supérieures qui importées d'Italie, du Japon, d'Allemagne, etc. et de bienvenue pour nous rendre visite pour plus de choix.

igoldencnc


FAQ:


1. Pour quelles industries CNC à 5 axes sont principalement utilisées?

Moule de mousse, moule en bois, grand moule en plastique, grand moule à coulée.
Traitement et fabrication de moules à abat-jour et de grands moules spéciaux.


2. Quelle est la différence entre 4 axes et 5 axes?

Quatre axe ne peut que graver le cylindre.
Cinq axes peuvent gravir différentes formes.


3. Quels systèmes de contrôle sont généralement utilisés pour la machine à routeur CNC à 5 axes?

Le routeur CNC à 5 axes utilise généralement Syntec, Ossett, Siemens System.
