IGR-P-P
iGOLDENLASER
iGR-P
35000 à 55000 $

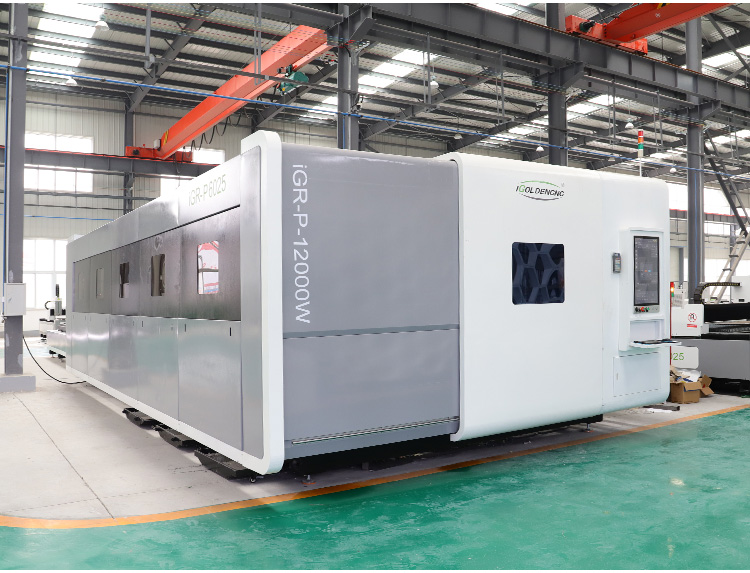

Description complète de la machine de coupe protectrice:
Équipé d'un laser à fibre 1000W-12000W, la zone de travail standard est de 1500 * 3000 mm, qui peut être mise à niveau à 1500 * 4500 mm, et la puissance de 2000 W et supérieure est équipée d'une armoire indépendante avec climatiseur intégré.
Machine de coupe laser de protection complète Paramètres:
| Modèle | IGR-P 3015 | |
| Zone de travail | 3000 * 1500 mm | |
| TROUP AXIS X | 1500 mm | |
| Troupe de l'axe y | 3000 mm | |
| Axe z accident vasculaire cérébral | 300 mm | |
| Précision | Précision de positionnement de l'axe x, y, | 0,03 mm |
| X, exactitude de repositionnement de l'axe y | 0,02 mm | |
| La rapidité | X, axe y max. vitesse de course | 180m / min |
| X, axe y max. vitesse accélérée | 2G | |
| Source de courant | Phase | 3 |
| Tension nominale | 380v | |
| La fréquence | 50 / 60Hz | |
| Note de protection | IP65 | |
| Corps machine | Max. Chargement de travail | 1000 kg |
| Poids | 4000 kg | |
| Taille (l * w * h) | 8230 * 3140 * 2300 mm | |
| Puissance laser | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
| Table de travail facultative | 4000 * 1500 mm / 4000 * 2000 mm / 6000 * 2000 mm / 6000 * 2500 mm | |
Caractéristiques de la machine de coupe laser à fibre complète:
Système de lubrification automatique
Le système de lubrification automatique fournit une quantité fixe d'huile de lubrification pour la machine de coupe laser protectrice pour assurer le fonctionnement à grande vitesse de l'équipement, avec des fonctions d'alarme anormale et de niveau liquide. Le système améliore considérablement la précision de coupe et étend efficacement la durée de vie du mécanisme de transmission.
Système d'alarme intelligent
Protection des voyages intelligents, surveillance automatique de la gamme de fonctions de composants, installation des ressorts de limite de standard internationaux de machine-outils, la tête de coupe laser est la fonction de réglage de la hauteur du condensateur intégré, l'arrêt de collision, l'amélioration de l'équipement et la protection de la sécurité vitale, réduisent l'incidence des accidents , améliorer l'efficacité de coupe.
SYSTÈME DE SÉCURITÉ
Fonction d'alarme automatique pour l'état de travail anormal de la machine de découpe automatique de la tôle et la pousser à l'interface de fonctionnement à travers le centre de contrôle, améliorer l'efficacité du dépannage anormal de l'équipement, réduire les risques potentiels de sécurité et réduire les coûts de maintenance.
Configuration du coupe-laser de fibre protectrice:

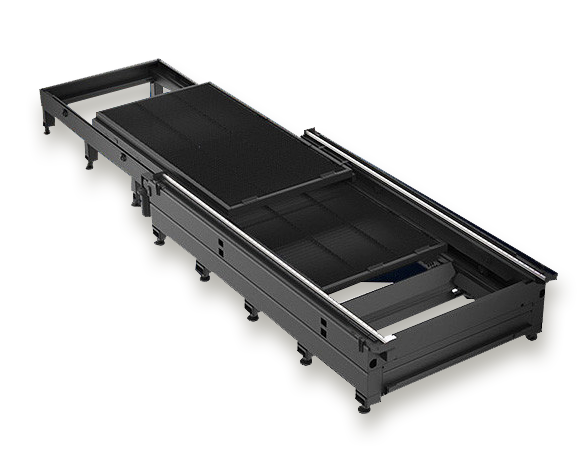

Plate-forme d'échange
☑ Plus rapide et plus stable.
☑ Améliorer la précision et la sécurité du traitement.
☑ Augmenter la productivité.
Plateforme d'échange automatique à double chaîne à double chaîne, la plate-forme est composée d'un cadre soudé, avec une grille de support sur laquelle la pièce est prise en charge, et la table de travail peut supporter une charge allant jusqu'à 1000 kg; Il y a des balles universelles autour de la table de travail, entraînées par le servomoteur Yaskawa, une vitesse d'échange stable dans les 8-15 ans, empêchant efficacement la déviation et la collision.
Les deux modes de liaison ou le fonctionnement indépendant peuvent être réglés de manière flexible, ce qui est pratique pour faire face à des défauts tels que des jams, facile à nettoyer les déchets ci-dessous, à répondre au chargement et au déchargement de plaques spéciales et à améliorer l'efficacité de la production.

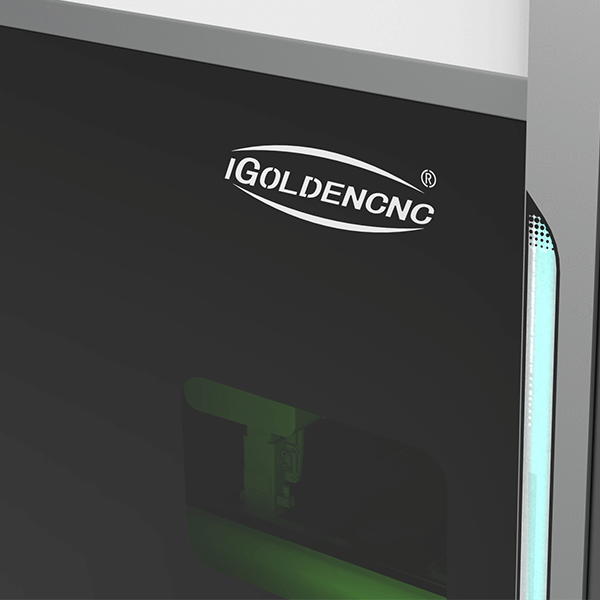

Conception de protection à part entière
Protection complète à 360 ° et conception fermée, la fenêtre d'observation adopte un verre de protection laser qui répond aux normes européennes de CE, et toute la machine pèse 10 t.
★ Protection de l'environnement: Empêchez la fuite de poussière générée par la coupe pour assurer la propreté de la zone de travail.
★ Sécurité: Évitez la pollution au laser, protégez la sécurité des opérateurs dans le processus de production et améliorez le facteur de sécurité.
★ prolonger la durée de vie de la machine et peut maintenir et améliorer la qualité de traitement du produit, et enfin obtenir une efficacité stable et élevée.
★ La protection entièrement fermée améliore la sécurité de l'utilisation.
★ Le verre de protection laser protège les humains du rayonnement laser.
★ Le système automatique de collecte de poussière est respectueux de l'environnement.
★ Le système de surveillance intelligent réduit le taux d'accident et améliore l'efficacité du travail et la stabilité.
Tête de coupe laser automatique
La tête laser dispose d'une unité d'entraînement moteur intégrée et l'objectif de focalisation est entraîné par un mécanisme linéaire pour modifier automatiquement la position à moins de 20 mm. L'utilisateur peut définir une mise au point continue à travers le programme pour terminer la perforation rapide des plaques épaisses et la coupe automatique de plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composés équipé de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie par eau afin que la tête laser puisse fonctionner de manière stable pendant longtemps.
☑ Configuration optique optimisée et conception de flux d'air lisse et efficace pour améliorer l'effet de coupe;
☑ Plage de mise au point automatique + 10 ~ -10 mm, précision de réglage 0,01 mm, vitesse de réglage de 100 mmms;
☑ Conception de protection contre la protection de la collimation, protège efficacement les composants optiques internes;
☑ Étendez la distance entre la lentille de protection et la buse pour augmenter la durée de vie de la lentille;
☑ Le support de lentille de type tiroir est adopté pour rendre le remplacement de la lentille de protection rapidement et simple;
☑ Le connecteur QBH n'est pas limité, il peut être équipé de divers lasers avec connecteur QBH.
L'autofocus permet de concentrer le temps et d'améliorer l'efficacité du travail de 10 fois.
Prolonger la durée de vie, en optimisant la conception structurelle de la tête de coupe, prolongez sa durée de vie.
Système de transmission de haute précision
Guide de rack à double entraînement Taiwan T-win, Japan Panasonic Drive Motor, Japan Shimpo Reducer
La précision de positionnement de la machine-outil est de 0,03 mm et la précision de positionnement répétée est de 0,02 mm.
Faisceau d'extrusion en aluminium aérospatial
★ Haute précision. Après le vieillissement manuel, le traitement de la solution et la finition, le faisceau a une bonne intégrité, une bonne rigidité, une ténacité et une ductilité.
★ Vitesse rapide. L'alliage d'aluminium a les caractéristiques de poids léger et de rigidité forte, ce qui est propice au mouvement à grande vitesse pendant le traitement, et une flexibilité élevée est propice à la coupe à grande vitesse de divers graphiques sur la base d'une haute précision.
★ Haute efficacité. Le faisceau de poids plus léger peut assurer le fonctionnement rapide de la machine de découpe laser à plat, améliorer l'efficacité de traitement et assurer la qualité de traitement.
Non seulement le fonctionnement à grande vitesse de la machine de coupe laser peut être garanti, mais aussi la précision et l'efficacité du traitement de coupe laser.
Améliorer efficacement la durée de vie et l'exactitude du coupe-laser bon marché, réduire le coût du temps et réduire la perte de temps. Et après avoir utilisé la même limite de temps, le faisceau d'aluminium peut assurer la précision de coupe dans la plus grande mesure, et en même temps, il peut atténuer l'énergie cinétique de la tête laser pendant le mouvement à grande vitesse.
Conception verticale de l'écran d'affichage LCD
L'affichage d'écran vertical 21,5 est différent de l'affichage d'écran horizontal traditionnel. La vitesse de réponse atteint 8 ms, la résolution atteint 1080p, le rapport d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface du logiciel de contrôle et les habitudes de navigation humaine sont mieux adaptées. De plus, il a une luminosité élevée et une faible réflectance, et le panneau de verre robuste a de la robustesse et de la durabilité.
Système de contrôle de la boucle ouverte intelligente
Le système de découpe laser Cypcut est un système de contrôle en boucle ouverte complet lancé spécifiquement pour l'industrie du traitement des tôles.
✪ Prise en charge des formats de données graphiques AI, DXF, PLT, Gerber, LXD et d'autres formats de données graphiques et accepter les codes G standard internationaux.
✪ Lors de l'ouverture et de l'importation de fichiers externes, l'optimisation est automatiquement effectuée.
✪ Fonctions de séquence de mise en page et de séquence de mise en page manuelles flexibles et diversifiées, une variété de méthodes de tableau sont disponibles.
✪ La fonction de bibliothèque de matériaux puissante permet d'enregistrer tous les paramètres de processus pour que le même matériau soit à nouveau utilisé.
✪ Traitement de la mémoire de point d'arrêt et positionnement de n'importe quelle fonction ponctuelle.
✪ Coupe à hauteur fixe, Méthodes hors-bord et plusieurs méthodes de recherche de bord.
✪ Prise en charge de la télécommande du système via la boîte à main sans fil et Ethernet.
✪ Un clic pour définir le chemin de coupe de vol.
✪ Il est facile à installer, facile à déboguer, excellent en performances et complet dans le plan, c'est le système de contrôle du laser en fibre avec la part de marché la plus élevée actuellement.
Armoire de contrôle indépendante de la sol
Tous les composants électriques et sources laser à l'épreuve de la poussière sont intégrés dans une armoire de commande séparée et ont une conception résistante à la poussière pour prolonger la durée de vie des composants électriques. L'armoire de commande du thermostat automatique est équipée de la climatisation pour atteindre une température constante automatique. Cela peut empêcher les températures estivales des dommages excessifs aux composants.
☑ Ensemble de dispositifs électriques plus professionnel, une forte séparation de l'électricité et une faible séparation d'électricité.
☑ Image plus simple, interférence antistatique, bonne dissipation de chaleur, facile à entretenir.
☑ Plus pratique et facile à détecter les défauts et la maintenance du circuit.
☑ Plus sûr et indépendant de l'équipement de la machine, réduisez les interférences de fonctionnement de l'équipement.

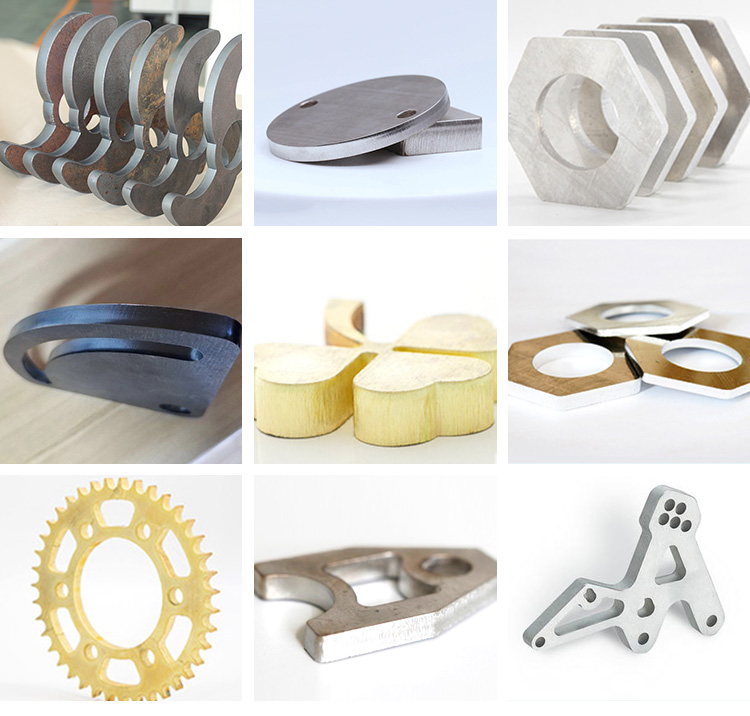

Protection complète Application de la machine de coupe laser à fibre couverte:
La machine à découper laser à fibre laser à vendre est un outil abordable, facile à utiliser et polyvalent qui peut vous aider à créer une nouvelle entreprise de démarrage ou à augmenter les bénéfices de votre entreprise bien établie. Ce type de coupe-laser en fibre convient pour couper l'acier inoxydable, l'acier au carbone, l'acier en alliage, l'acier à ressort, la plaque de cuivre, la plaque en aluminium, l'or, l'argent, le titane ect., Et a été largement utilisé dans la publicité, la haute pression / basse tension électrique Production d'armoires, accessoires de machines textiles, appareils électroménagers, voitures, machines, ascenseurs, accessoires électriques, pièces de bobine de printemps, pièces de la ligne de métro et autres industries.
