30000-50000 $
Description de la machine de coupe des fibres:
La zone de travail standard est de 1500 * 3000 mm, peut être mise à niveau à 1500 * 4500 mm, la longueur des pièces de coupe de tube peut être en option 3 m, 6 m, 9m. Il s'agit d'une armoire indépendante avec climatiseur intégré pour 2000 W et au-dessus de l'alimentation, et peut être installé avec un dispositif de rotation latéral pour passer à la machine multiplesse qui peut à la fois couper la plaque métallique et le tube.
Paramètres de la machine de coupe laser en fibre:
| Modèle | IGR-FT 3015 | |
| Zone de travail / longueur de tube | 3000 * 1500 mm / 6000 mm | |
| TROUP AXIS X | 1500 mm | |
| Troupe de l'axe y | 3000 mm | |
| Track de l'axe z | 300 mm | |
| Diamètre du tube | 20-220 mm | |
| Précision | Positionnement de l'axe x, y précision | 0,05 mm |
| X, repositionnement de l'axe y précision | 0,03 mm | |
| La rapidité | Angle de rotation de l'axe W | n * 360 |
| W axe max. vitesse du ratate | 80 tr / min | |
| X, axe y max. fonctionnement la rapidité | 150m / min | |
| U axe max. vitesse de positionnement | 800 mm / s | |
| X, axe y max. accéléré la rapidité | 1,5 g | |
| Source de courant | Phase | 3 |
| Tension nominale | 380v | |
| La fréquence | 50 / 60Hz | |
| Note de protection | IP65 | |
| Corps machine | Max. Chargement de travail | 1000 kg |
| Poids | 2600 kg | |
| Taille (l * w * h) | 8060 * 3000 * 1965 mm | |
| Laser Puissance | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
| Table de travail optionnel | 4000 * 1500 mm / 4000 * 2000 mm / 6000 * 2000 mm / 6000 * 2500 mm | |
| Tube longueur en option | 3000 mm / 9000 mm | |
Avantages de la machine de coupe laser en fibre:
Le système de lubrification automatique fournit une quantité fixe d'huile de lubrification pour la machine de découpe laser à fibre à double usage pour assurer le fonctionnement à grande vitesse de l'équipement, avec des fonctions d'alarme anormale et de niveau liquide. Le système améliore considérablement la précision de coupe et étend efficacement la durée de vie du mécanisme de transmission.
Protection des voyages intelligents, surveillance automatique de la gamme de fonctions de composants, installation des ressorts de limite standard de machine-outils internationaux, la tête de coupe laser est la fonction de réglage de la hauteur du condensateur intégré, l'arrêt de collision, améliore la machine de coupe laser métallique et la protection de la sécurité vitale, réduisez L'incidence des accidents, améliore l'efficacité de coupe.
Fonction d'alarme automatique pour l'état de travail anormal de l'équipement et le pousser vers l'interface de fonctionnement à travers le centre de contrôle, améliorer l'efficacité des meilleurs dépannage anormal de la machine de découpe laser, réduire les risques potentiels de sécurité et réduire les coûts de maintenance.
Configuration de la machine laser en fibre:

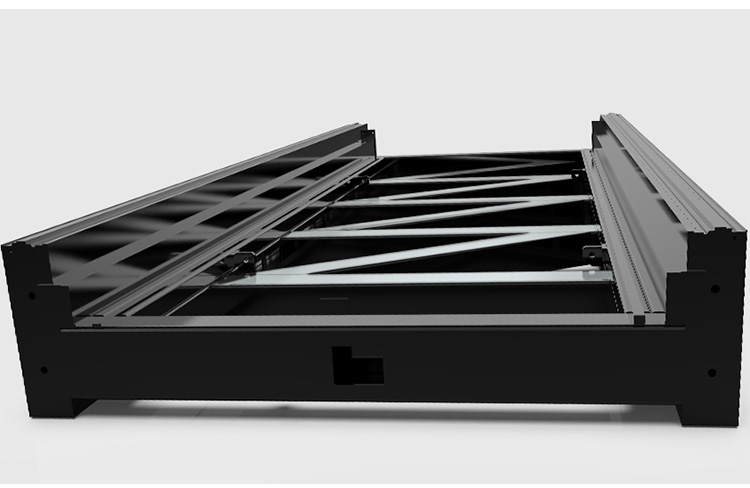

Lit de soudage robuste
Le lit de soudage du tube carré est soudé avec un tube rectangulaire épais avec un diamètre de 200 * 200 mm. Le poids du lit peut atteindre 1t. Le corps du lit est recuit et fraisé par un grand portique pour percer avec précision tous les trous de base de l'installation à la fois. .
Résistance à la traction plus élevée et stabilité dimensionnelle. Améliorez efficacement la précision du lit, réduisez l'erreur de traitement de la pièce. Augmentez la résistance et la stabilité du rail de guidage.
Il réduit la perte de la machine de coupe laser métallique lorsqu'elle est utilisée. Il maintient la précision de la machine-outil pendant longtemps et ne se déforme pas pendant 20 ans. L'équipement a une bonne stabilité et réduit les erreurs de traitement causées par la vibration du lit.
Autres fournisseurs: lit de soudage des plaques, mauvaise stabilité globale et faible précision.

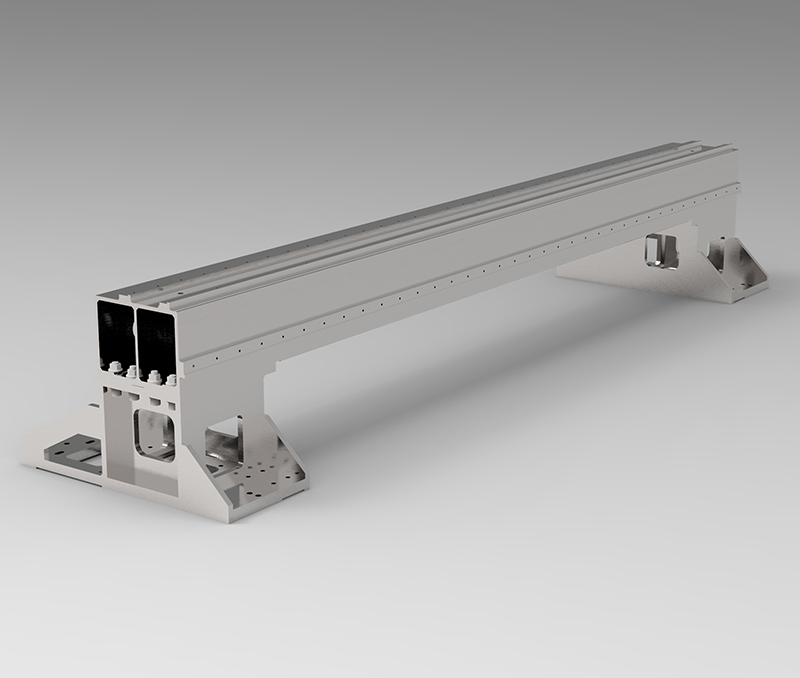

Faisceau d'extrusion en aluminium aérospatial
★ Haute précision. Après le vieillissement manuel, le traitement de la solution et la finition, le faisceau a une bonne intégrité, une bonne rigidité, une ténacité et une ductilité.
★ Vitesse rapide. L'alliage d'aluminium a les caractéristiques de poids léger et de rigidité forte, ce qui est propice au mouvement à grande vitesse pendant le traitement, et une flexibilité élevée est propice à la coupe à grande vitesse de divers graphiques sur la base d'une haute précision.
★ Haute efficacité. Le faisceau de poids plus léger peut assurer le fonctionnement rapide de la machine de découpe laser à plat, améliorer l'efficacité de traitement et assurer la qualité de traitement.
Non seulement le fonctionnement à grande vitesse de la machine de coupe laser peut être garanti, mais aussi la précision et l'efficacité du traitement de coupe laser.
Améliorer efficacement la durée de vie et l'exactitude du coupe-laser bon marché, réduire le coût du temps et réduire la perte de temps. Et après avoir utilisé la même limite de temps, le faisceau d'aluminium peut assurer la précision de coupe dans la plus grande mesure, et en même temps, il peut atténuer l'énergie cinétique de la tête laser pendant le mouvement à grande vitesse.

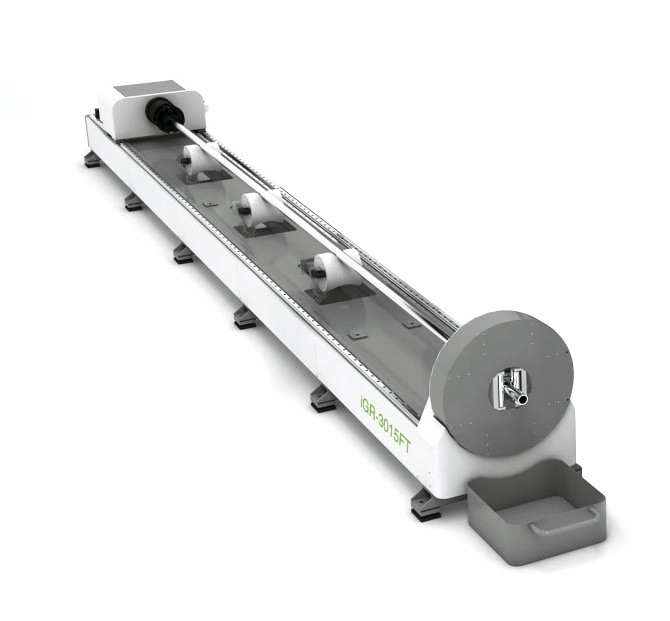

Axe de rotation latérale
La longueur standard est de 3000 mm / 6000 mm / 9000 m de dispositif de rotation latéral, qui peut traiter des tubes carrés, des tubes ronds, un tube ovale, un tube rectangulaire, un tube irrégulier et un autre tube métallique.
★ Conception de la pince: La conception de la pince électrique est utilisée des deux côtés, qui peut régler automatiquement le centre. La plage réglable de la diagonale est de 20 à 220 mm.
★ Installation automatique du support: il adopte la conception de support de tube intelligent, qui peut résoudre le problème de déformation pendant le processus de coupe des tubes longs.
Il peut traiter à la fois des plaques métalliques et des tuyaux métalliques, un coupe-laser abordable À deux fins, économiser de l'espace et le coût et améliorer l'efficacité de la production.

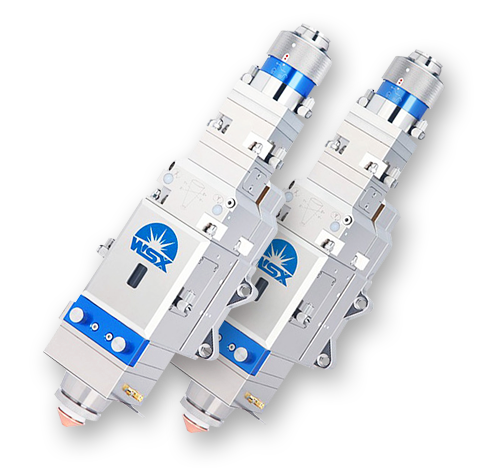

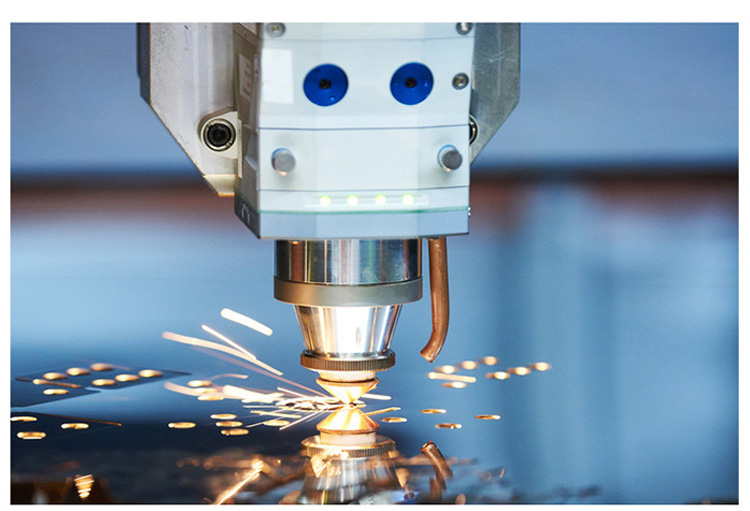

Tête de coupe laser automatique
La tête laser dispose d'une unité d'entraînement moteur intégrée et l'objectif de focalisation est entraîné par un mécanisme linéaire pour modifier automatiquement la position à moins de 20 mm. L'utilisateur peut définir une mise au point continue à travers le programme pour terminer la perforation rapide des plaques épaisses et la coupe automatique de plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composés équipé de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie par eau afin que la tête laser puisse fonctionner de manière stable pendant longtemps.
☑ Configuration optique optimisée et conception de flux d'air lisse et efficace pour améliorer l'effet de coupe;
☑ Plage de mise au point automatique + 10 ~ -10 mm, précision de réglage 0,01 mm, vitesse de réglage de 100 mmms;
☑ Conception de protection contre la protection de la collimation, protège efficacement les composants optiques internes;
☑ Étendez la distance entre la lentille de protection et la buse pour augmenter la durée de vie de la lentille;
☑ Le support de lentille de type tiroir est adopté pour rendre le remplacement de la lentille de protection rapidement et simple;
☑ Le connecteur QBH n'est pas limité, il peut être équipé de divers lasers avec connecteur QBH.
L'autofocus permet de concentrer le temps et d'améliorer l'efficacité du travail de 10 fois.
Prolonger la durée de vie, en optimisant la conception structurelle de la tête de coupe, prolongez sa durée de vie.

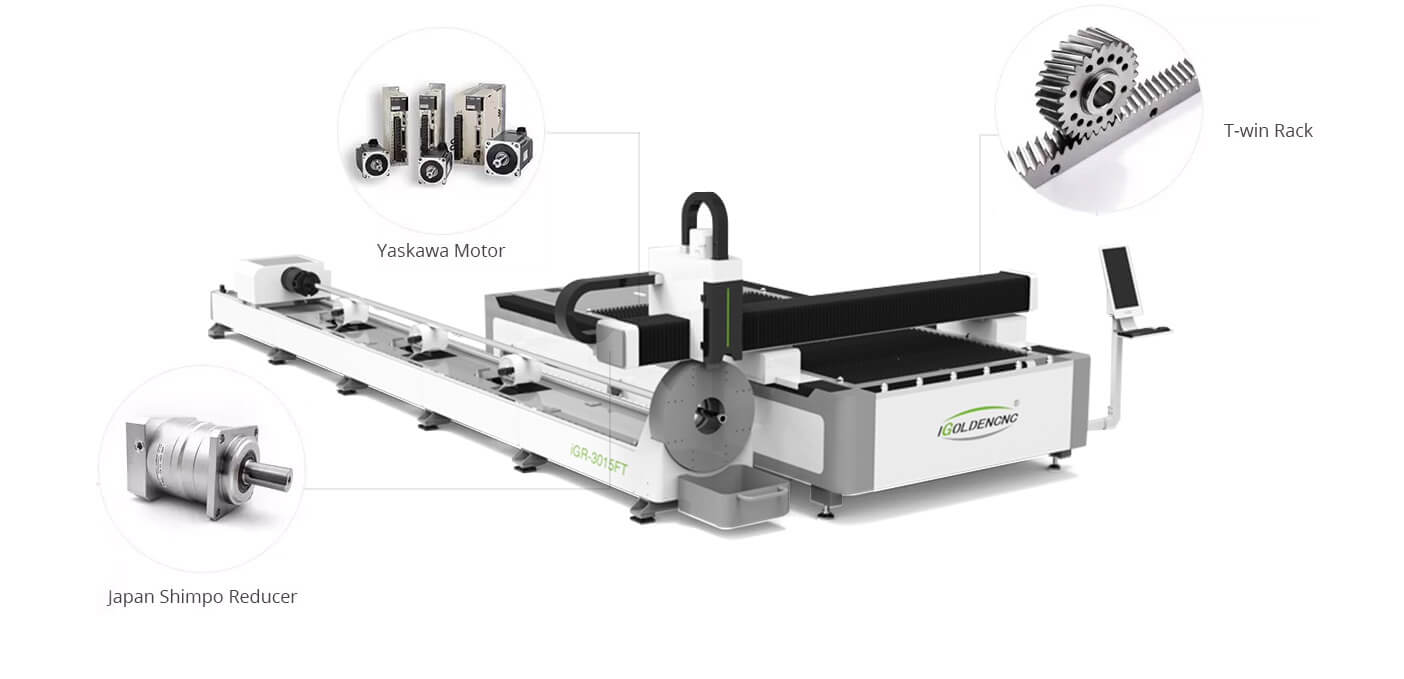

Système de transmission de haute précision
Guide de rack à double entraînement Taiwan T-win, Japan Panasonic Drive Motor, Japan Shimpo Reducer
La précision de positionnement de la machine-outil est de 0,05 mm et la précision de positionnement répétée est de 0,03 mm.
Conception verticale de l'écran d'affichage LCD
L'affichage d'écran vertical 21,5 est différent de l'affichage d'écran horizontal traditionnel. La vitesse de réponse atteint 8 ms, la résolution atteint 1080p, le rapport d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface du logiciel de contrôle et les habitudes de navigation humaine sont mieux adaptées. De plus, il a une luminosité élevée et une faible réflectance, et le panneau de verre robuste a de la robustesse et de la durabilité.
Système de contrôle de la boucle ouverte intelligente
Le système de découpe laser Cypcut est un système de contrôle en boucle ouverte complet lancé spécifiquement pour l'industrie du traitement des tôles.
✪ Prise en charge des formats de données graphiques AI, DXF, PLT, Gerber, LXD et d'autres formats de données graphiques et accepter les codes G standard internationaux.
✪ Lors de l'ouverture et de l'importation de fichiers externes, l'optimisation est automatiquement effectuée.
✪ Fonctions de séquence de mise en page et de séquence de mise en page manuelles flexibles et diversifiées, une variété de méthodes de tableau sont disponibles.
✪ La fonction de bibliothèque de matériaux puissante permet d'enregistrer tous les paramètres de processus pour que le même matériau soit à nouveau utilisé.
✪ Traitement de la mémoire de point d'arrêt et positionnement de n'importe quelle fonction ponctuelle.
✪ Coupe à hauteur fixe, Méthodes hors-bord et plusieurs méthodes de recherche de bord.
✪ Prise en charge de la télécommande du système via la boîte à main sans fil et Ethernet.
✪ Un clic pour définir le chemin de coupe de vol.
✪ Il est facile à installer, facile à déboguer, excellent en performances et complet dans le plan, c'est le système de contrôle du laser en fibre avec la part de marché la plus élevée actuellement.
OPTIONNEL
Armoire de contrôle indépendante de la sol
Tous les composants électriques et sources laser à l'épreuve de la poussière sont intégrés dans une armoire de commande séparée et ont une conception résistante à la poussière pour prolonger la durée de vie des composants électriques. L'armoire de commande du thermostat automatique est équipée de la climatisation pour atteindre une température constante automatique. Cela peut empêcher les températures estivales des dommages excessifs aux composants.
☑ Ensemble de dispositifs électriques plus professionnel, une forte séparation de l'électricité et une faible séparation d'électricité.
☑ Image plus simple, interférence antistatique, bonne dissipation de chaleur, facile à entretenir.
☑ Plus pratique et facile à détecter les défauts et la maintenance du circuit.
☑ Plus sûr et indépendant de l'équipement de la machine, réduisez les interférences de fonctionnement de l'équipement.

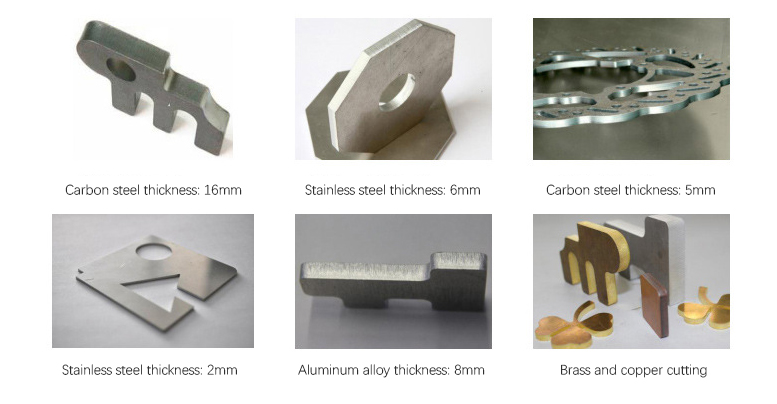

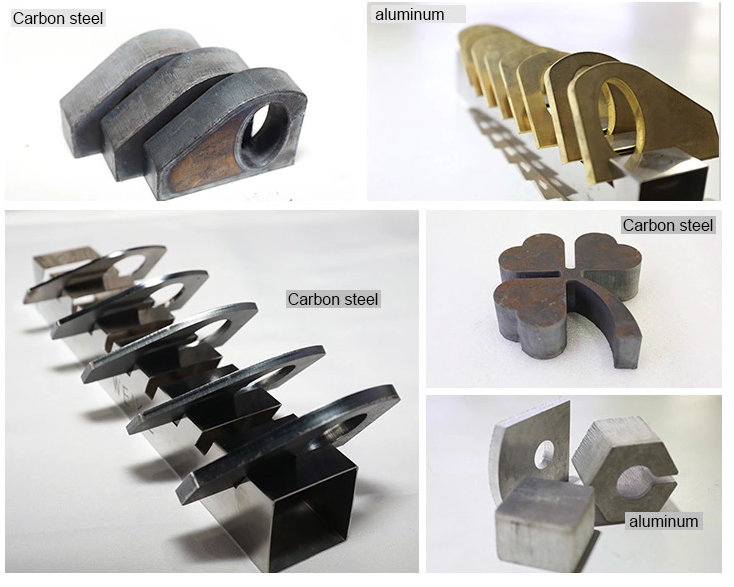

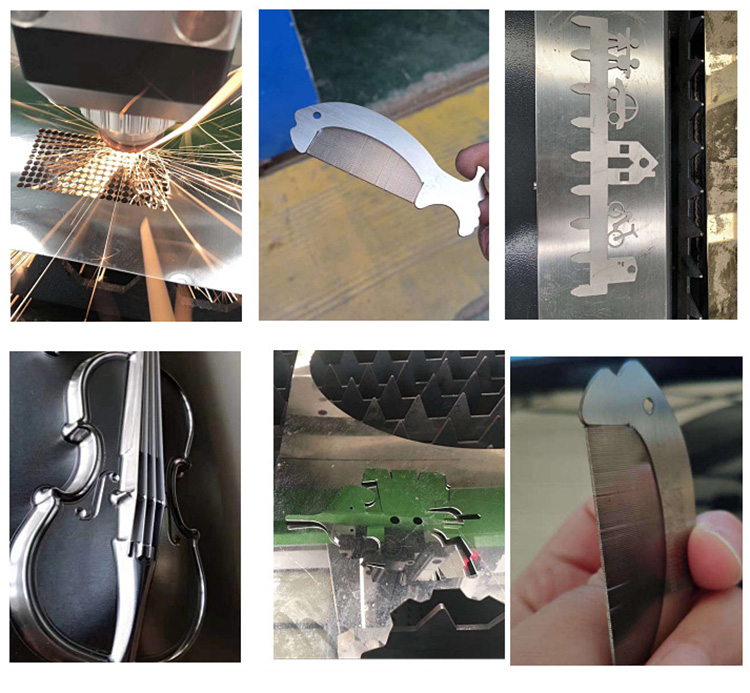

Application de machine laser à fibre:
Coupe métallique, fabrication de commutateurs électriques, aérospatiale, machines alimentaires, machines textiles, machines d'ingénierie, fabrication de locomotive, machines agricoles et forestières, fabrication d'ascenseurs, automobiles spéciales, fabrication des appareils ménagers, transformation des outils, fabrication informatique, fabrication de machines de pétrole, machines alimentaires, diamants, diamant Soudage des outils, soudage des engins, traitement de surface des matériaux en métal, publicité décorative, services de traitement externe au laser et autres industries de fabrication et de transformation de machines.
Matériaux applicables: utilisés professionnellement pour couper une variété de plaques métalliques moyennes et minces, des plaques en acier en carbone de haute qualité et en particulier pour l'acier au carbone, l'acier inoxydable, l'acier galvanisé, l'alliage, le titane, l'aluminium, le laiton, le cuivre, etc.
