10000-15000 $
Vidéo
Machine de soudage automatique Description ：
La machine de soudage automatique est assemblée. La zone de chauffage est petite pendant le soudage, et elle ne provoquera pas de déformation, de noircissement et de traces à l'arrière de la pièce.
Avantages des machines de soudage au laser:
★Machine de soudage laser automatisée Peut facilement réaliser le soudage des aiguilles, le soudage de couture et le soudage de couture de différentes longueurs et positions. Surtout dans le soudage de plaques en acier inoxydable mince, de plaques de fer, de plaques en aluminium et d'autres matériaux métalliques, il a les caractéristiques de la vitesse de soudage rapide, du bon effet de surface, de grande profondeur de pénétration et de petite zone touchée par la chaleur.
★ Coopérant avec le luminaire et le contrôle automatique de la programmation, il peut réaliser des exigences de soudage rapides / cohérentes de produits similaires.
★ Le soudage est flexible et facile à utiliser. En plus de réparer les gros moules, les grandes machines peuvent également obtenir un soudage à longue distance, qui peut être soudé sans démonter le produit.
★ Il présente les avantages d'un fonctionnement simple, d'une belle couture de soudage, d'une vitesse de soudage rapide et pas de consommables. Il peut parfaitement remplacer le soudage à l'arc arc traditionnel, le soudage électrique et d'autres processus de soudage des plaques en acier inoxydable mince, des plaques de fer, des plaques galvanisées et d'autres matériaux métalliques.
Paramètres de l'équipement de soudage automatique
Indice technique | Paramètres techniques | ||
Modèle | IGWL-AW- 1000 | IGWL-AW- 1500 | IGWL-AW- 2000 |
Puissance laser | 1000W | 1500W | 2000w |
Longueur d'onde laser | 1080 ± 10 nm | ||
XYZ Working Stroke | 1000 * 400 * 500 mm | ||
Axe x / y / z précision de positionnement | ± 0,025 mm | ||
Axe x / y / z Exactitude de repositionnement | ± 0,02 mm | ||
Méthode de travail au laser | CW / modulé | ||
Largeur du galvanomètre | Ligne 0,5 à 6 mm / cercle 2 mm | ||
Épaisseur du matériau de soudage | ≤4 mm | ≤6 mm | ≤8 mm |
Exigences d'écart de soudage | ≤0,3 mm | ||
Tension | 380 V ± 10% | ||
Pouvoir total | ≤8KW | ≤ 10kw | ≤12KW |
Poids brut | 700 kg | 800 kg | 900 kg |
Comparaison du soudage au laser et du soudage traditionnel
Méthode de soudage | Zone affectée par la chaleur | Déformation thermique | Qualité de soudure | S'il faut ajouter de la soudure | Environnement de soudage |
La soudure au laser | Plus petit | Plus petit | Meilleur | Non | Aucune exigence particulière (sauf pour les industries spéciales) |
Effrontement | Général | Général | Général | Oui | Chauffage global |
Soudage d'arc arc | Plus grande | Plus grande | Général | Oui | Besoin d'électrodes |
Soudage de résistance | Plus grande | Plus grande | Général | Non | Besoin d'électrodes |
Soudage à l'arc de plasma | Général | Général | Général | Oui | Besoin d'électrodes |
Soudage du faisceau d'électrons | Plus petit | Plus petit | Meilleur | Non | Vide |
Laser Soudage La rapidité
Collimating Longueur focale: 150 mm Longueur de mise au point: 250 mm Diamètre de la fibre: 50μm Gas de protection ＞ 15L / min | ||||
Non. | Matériel | Puissance de sortie | Pénétration （mm） | Vitesse （m / min） |
1 |
Acier inoxydable | 500 | 1.5 | 0.85 |
2 | 500 | 1 | 2.55 | |
3 | 500 | 0.5 | 6.8 | |
4 | 750 | 2.5 | 0.85 | |
5 | 750 | 2 | 2.55 | |
6 | 750 | 1.5 | 2.17 | |
7 | 750 | 1 | 6.8 | |
8 | 1000 | 0.5 | 8.5 | |
9 | 1000 | 3 | 0.85 | |
10 | 1000 | 2.5 | 2.55 | |
11 | 1000 | 2 | 3.4 | |
12 | 1000 | 1.5 | 5.1 | |
13 | 1000 | 0.5 | 12.75 | |
14 |
Acier au carbone (bas) | 500 | 1 | 1.28 |
15 | 500 | 0.5 | 5.1 | |
16 | 750 | 2 | 0.85 | |
17 | 750 | 1.5 | 2.55 | |
18 | 750 | 1 | 5.95 | |
19 | 750 | 0.5 | 7.62 | |
20 | 1000 | 2.5 | 0.85 | |
21 | 1000 | 2 | 2.55 | |
22 | 1000 | 1.5 | 4.25 | |
23 | 1000 | 1 | 6.8 | |
24 | 1000 | 0.5 | 11.05 | |
25 |
Aluminium | 500 | 1 | 0.85 |
26 | 750 | 1 | 1.7 | |
27 | 1000 | 1 | 3.4 | |
28 | 1000 | 2 | 0.85 | |
29 | Cuivre | 1000 | 0.3 | 1.7 |
Détails de la machine de soudage de la plate-forme automatique:
| Laser JPT Nous utilisons des lasers à fibres avancés avec une durée de vie de plus de 10 W. à faible consommation d'énergie, un faible taux de défaillance, des fibres flexibles jusqu'à 10-15 m, un soudage extérieur flexible et pratique, équipé d'une couche de protection dure. |
| Tête de soudage professionnel WSX 1. Cette tête de soudage présente de solides avantages dans les applications de soudage en alliage en aluminium et de soudage de puissance moyenne, et il s'agit d'une tête de soudage rentable. 2. La tête de soudage utilise un moteur pour conduire la lentille vibrante de l'axe X, avec une variété de modes de swing, et le soudage de swing permet à la pièce de travailler de soudures irrégulières, de lacunes plus importantes et d'autres paramètres de traitement, ce qui peut améliorer considérablement le soudage qualité. 3. La structure interne de la tête de soudage est complètement scellée, ce qui peut empêcher la pollution de la partie optique par la poussière. 4. La lentille de protection adopte une structure de type de tiroir, qui est facile à remplacer. 5. Il peut être équipé de divers lasers avec des connecteurs QBH. |
|

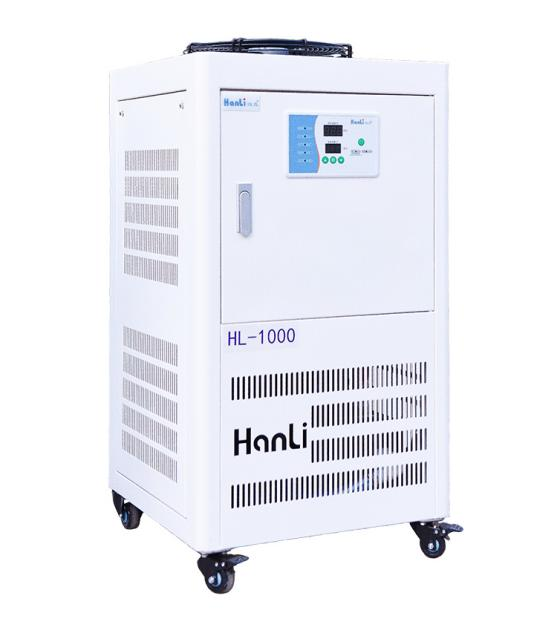

Refroidisseur d'eau Hanli Réfrigérant respectueux de l'environnement, parfaitement compatible avec tous les lasers Performances stables et fiables, faible taux de défaillance, économie d'énergie et économie d'énergie |

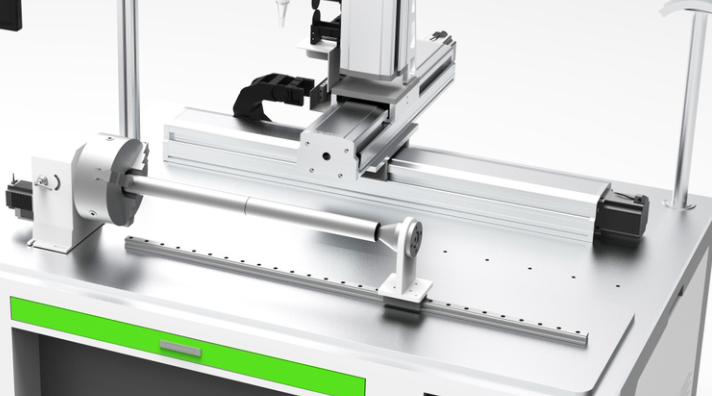

| Table de soudage mobile multi-axe La machine entière est conçue avec une plaque en aluminium épaisse, et la structure est ferme Précision de positionnement élevée et réponse sensible Pas besoin de déplacer manuellement le produit, le soudage automatique, facile à utiliser |
|

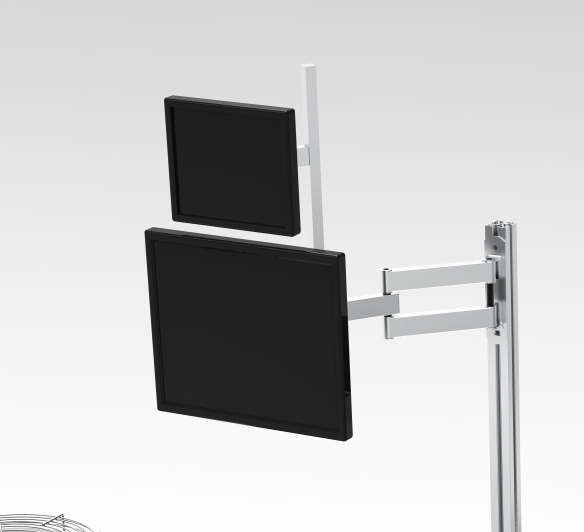

Surveillance conjointe de la soudure Affichage de résolution haute définition, meilleure observation du processus de soudage, belle couture de soudage Logiciel de soudage professionnel, haute qualité |
Caractéristiques automatique des machines de soudage au laser:
1. Vitesse de soudage rapide, pas de consommables, pas de changement de couleur / moins de changement de couleur, pas besoin de polissage ultérieur.
2. L'interaction du système de contrôle laser professionnel est améliorée, la précision du chemin de soudage est contrôlable et la couture de soudage se forme bien.
3. Utilisez le positionnement infrarouge pour vérifier la position de la tête de soudage et vérifiez la position pendant le processus de soudage. La position de soudage est plus précise, la couture de soudage est lisse et belle, et elle est facile à moudre et à polir. Il n'est pas nécessaire de gérer ou de procédures de traitement simples après le soudage;
4. Micro-Wedding à 360 degrés sans angles morts, une fois le faisceau laser focalisé, le spot est petit, la densité de puissance est élevée et la précision de positionnement est élevée. Il peut être utilisé pour le soudage en groupe des pièces de petite taille micro-taille pour réaliser la production de masse automatisée;
5. La profondeur de soudage au laser est grande, la couture de soudure est ferme, la largeur est petite, la zone touchée par la chaleur est petite, la déformation est petite et la vitesse de soudage est rapide. Il peut réaliser un soudage complexe entre certains matériaux différents;
6 6 métal;
7. Sortie stable pour assurer la cohérence du soudage. Le soudage laser le plus continu est des lasers de haute puissance avec une puissance supérieure à 500 watts. Généralement, ce laser doit être utilisé pour des plaques supérieures à 1 mm. Il existe également des lasers continus à faible puissance avec une puissance entre des dizaines et des centaines de watts. Ils sont plus utilisés dans les industries du soudage plastique et du brasage laser.
Application automatique de la machine de soudage laser en fibre:
Convient aux matériaux métalliques: soudage de plaques métalliques minces acier sans acier, en carbone, cuivre, aluminium, etc.
Produits applicables - Tous types de tôles, de moules, de châssis, de châssis, de cuisine et de salle de bain, toutes sortes de quincaillerie et d'éclairage; Produits électroniques de haute précision, pièces de résistance à haute résistance, telles que les navires sous pression, les condenseurs et autres produits.
