Système de machine de soudage laser robot

igwl-Aw Série La machine de soudage laser du robot est composée d'une tête laser à fibre dédiée, d'un système de suivi de capacité de haute précision, d'un laser en fibre et d'un système de robot industriel. Il s'agit d'un équipement avancé pour le soudage flexible des feuilles de métal de différentes épaisseurs sous plusieurs angles et des directions multiples.



  • igwl-aw
  • iGOLDENLASER
  • 10000-15000 $
État de disponibilité:

Vidéo



Description de la machine de soudage robotique:

Il est largement utilisé dans le traitement des métaux, la fabrication de machines et la fabrication de pièces automobiles qui ont des exigences de traitement pour des pièces tridimensionnelles.

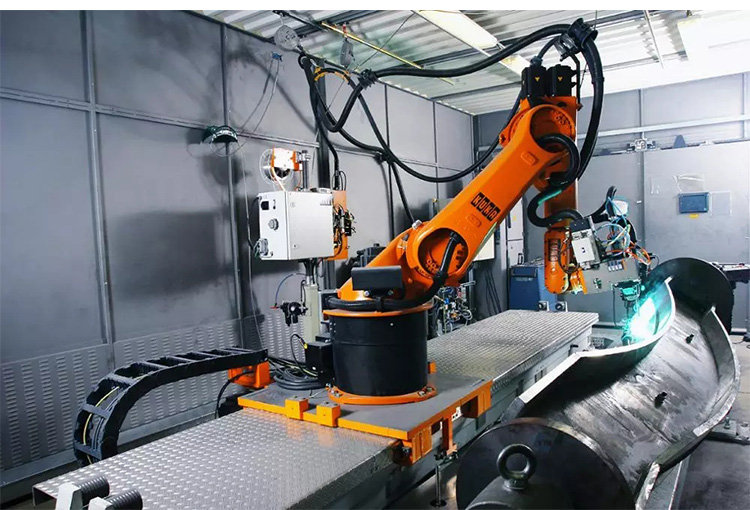

Machine de soudage robotique


Robot de soudage au laser industriel 3D  igwl-Aw  Série

La machine de soudage laser du robot est composée d'une tête laser à fibre dédiée, d'un système de suivi de capacité de haute précision, d'un laser en fibre et d'un système de robot industriel. Il s'agit d'un équipement avancé pour le soudage flexible des feuilles de métal de différentes épaisseurs sous plusieurs angles et des directions multiples.

Il est largement utilisé dans le traitement des métaux, la fabrication de machines et la fabrication de pièces automobiles qui ont des exigences de traitement pour des pièces tridimensionnelles.

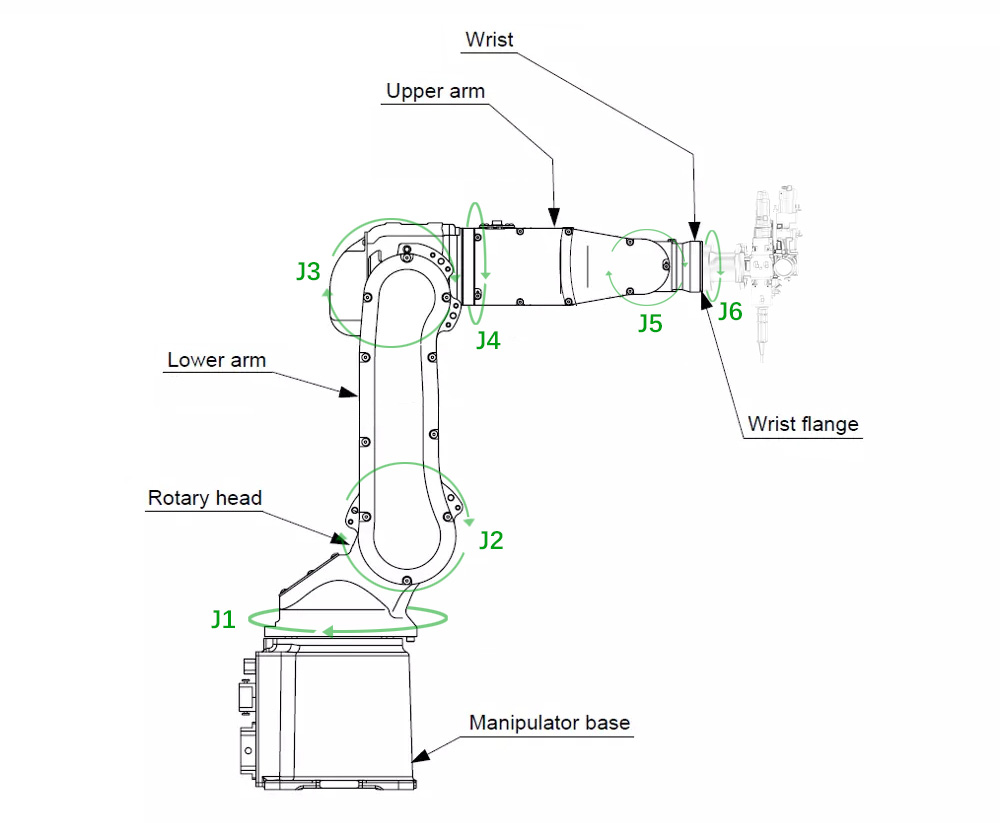

图片 1


Paramètres du robot de soudage laser à fibre 3D:


Modèle

IGWL-RW- 1500

IGWL-RW- 2000

IGWL-RW- 3000

Puissance laser

1500W

2000w

3000W

Longueur d'onde laser

1080 ± 10 nm

Robot

FANUC - Robot de soudage de six axes

Charge maximale au poignet

12 kg

Repositionnement  précision

± 0,03 mm







Éventail



Avant-bras

J1

340º / 370º



J2

235º



J3

455º




Haut du bras

J4

380º



J5

380º



J6

900º







vitesse maximale



Avant-bras

J1

260º / s



J2

240º / s



J3

260º / s




Haut du bras

J4

430º / s



J5

450º / s



J6

720º / s

Épaisseur du matériau de soudage

≤4 mm

≤6 mm

≤8 mm

Exigences d'écart de soudage

≤0,3 mm

Tension

380 V ± 10%

Pouvoir total

≤8KW

≤ 10kw

≤12KW

Poids brut

200 kg

Remarques: Peut être personnalisé en fonction des exigences du client


Comparaison du soudage au laser et du soudage traditionnel

Méthode de soudage

Zone affectée par la chaleur

Déformation thermique

Qualité de soudure

S'il faut ajouter de la soudure

Environnement de soudage

La soudure au laser

Plus petit

Plus petit

Meilleur

Non

Aucune exigence particulière (sauf pour les industries spéciales)

Effrontement

Général

Général

Général

Oui

Chauffage global

Soudage d'arc arc

Plus grande

Plus grande

Général

Oui

Besoin d'électrodes

Soudage de résistance

Plus grande

Plus grande

Général

Non

Besoin d'électrodes

Soudage à l'arc de plasma

Général

Général

Général

Oui

Besoin d'électrodes

Soudage du faisceau d'électrons

Plus petit

Plus petit

Meilleur

Non

Vide



Laser Soudage  La rapidité

Collimating  Longueur focale: 150 mm          Longueur de mise au point: 250 mm          Diamètre de la fibre: 50μm          Gas de protection > 15L / min

Non.

Matériel

Puissance de sortie

Pénétration (mm)

Vitesse (m / min)

1













Acier inoxydable

500

1.5

0.85

2

500

1

2.55

3

500

0.5

6.8

4

750

2.5

0.85

5

750

2

2.55

6

750

1.5

2.17

7

750

1

6.8

8

1000

0.5

8.5

9

1000

3

0.85

10

1000

2.5

2.55

11

1000

2

3.4

12

1000

1.5

5.1

13

1000

0.5

12.75

14











Acier au carbone (bas)

500

1

1.28

15

500

0.5

5.1

16

750

2

0.85

17

750

1.5

2.55

18

750

1

5.95

19

750

0.5

7.62

20

1000

2.5

0.85

21

1000

2

2.55

22

1000

1.5

4.25

23

1000

1

6.8

24

1000

0.5

11.05

25



Aluminium

500

1

0.85

26

750

1

1.7

27

1000

1

3.4

28

1000

2

0.85

29

Cuivre

1000

0.3

1.7





Détails de la machine de soudage laser Robot:



图片 5

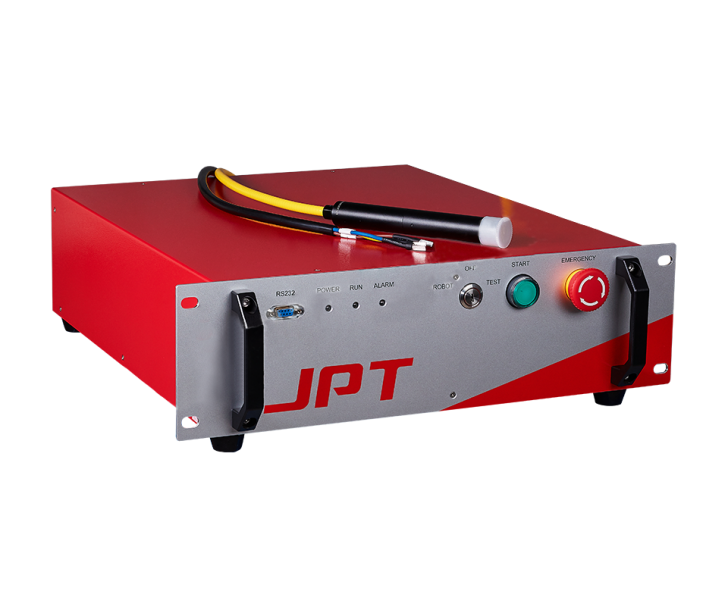

Laser JPT

Nous utilisons des lasers à fibres avancés avec une durée de vie de plus de 10 W. à faible consommation d'énergie, un faible taux de défaillance, des fibres flexibles jusqu'à 10-15 m, un soudage extérieur flexible et pratique, équipé d'une couche de protection dure.

主图 -05

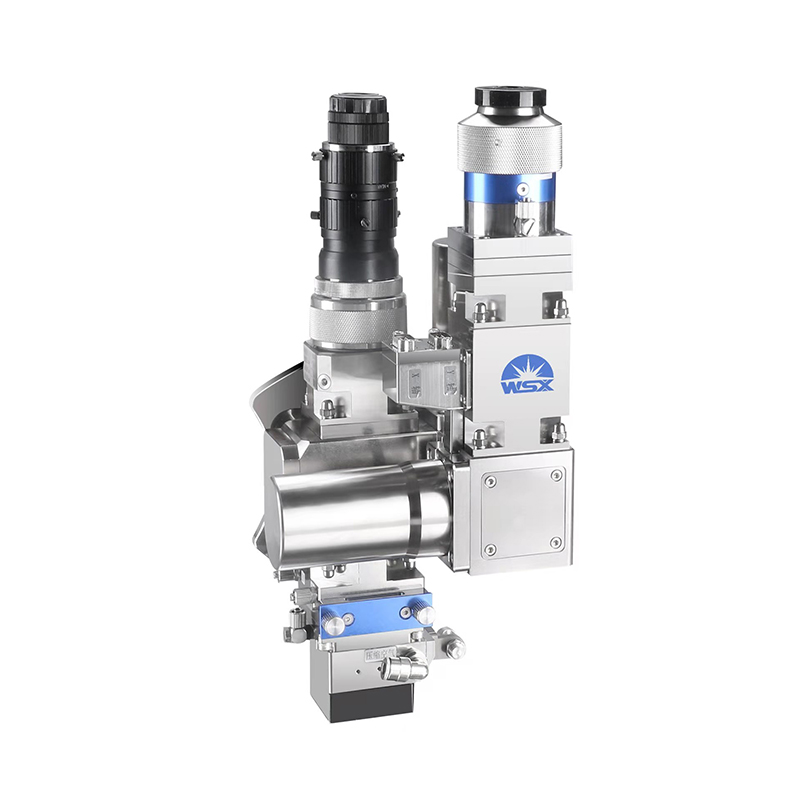

Tête de soudage professionnel WSX

1. Cette tête de soudage présente de solides avantages dans les applications de soudage en alliage en aluminium et de soudage de puissance moyenne, et il s'agit d'une tête de soudage rentable.

2. La tête de soudage utilise un moteur pour conduire la lentille vibrante de l'axe X, avec une variété de modes de swing, et le soudage de swing permet à la pièce de travailler de soudures irrégulières, de lacunes plus importantes et d'autres paramètres de traitement, ce qui peut améliorer considérablement le soudage qualité.

3. La structure interne de la tête de soudage est complètement scellée, ce qui peut empêcher la pollution de la partie optique par la poussière.

4. La lentille de protection adopte une structure de type de tiroir, qui est facile à remplacer.

5. Il peut être équipé de divers lasers avec des connecteurs QBH.

Machine de soudage laser en fibre de robot4




Robot Linkage à six axes

La liaison à six axes du robot peut facilement réaliser le soudage des pièces tridimensionnelles.

Avec des outils d'outillage et de liaison spéciaux, il peut réaliser un soudage entièrement automatique avec un serrage.

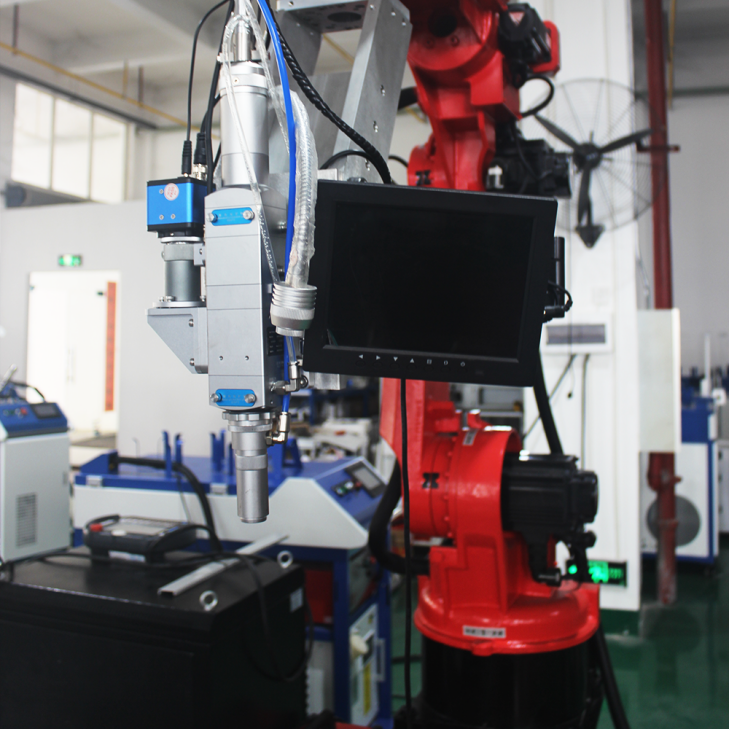

 图片 2

Table de soudage mobile multi-axe

La machine entière est conçue avec une plaque en aluminium épaisse, et la structure est ferme

Précision de positionnement élevée et réponse sensible

Pas besoin de déplacer manuellement le produit, le soudage automatique, facile à utiliser



Caractéristiques robotiques de soudage au laser:


1. Le robot a une liaison à six axes, une précision de positionnement élevée, une grande plage de traitement et un soudage facile des pièces tridimensionnelles.


2. Par rapport au soudage traditionnel de l'arc de l'Argon, la vitesse de soudage au laser est augmentée de 5 à 10 fois, et la consommation d'énergie et la consommation de consommables sont plus faibles et la qualité du soudage est très stable.


3. La zone de soudage affectée par la chaleur est plus petite, ce qui peut mieux garantir la qualité des produits de soudage.


4. Le soudage au laser robot a une bonne adaptabilité à la taille et à la forme des matériaux de soudage et des pièces de soudage, et peut réaliser le contrôle automatique et le soudage à longue distance;


5. Ce poste de travail est très flexible et peut souder des pièces en trois dimensions incurvées ou de forme spéciale. Avec des tables de travail spéciales d'outillage et de liaison, il peut réaliser un soudage entièrement automatique avec un serrage.


6. Le soudage au laser a moins de fumées et de poussières, moins de rayonnement, et est plus respectueux de l'environnement et plus sûr.


7. Équipé d'un système de suivi de soudage sans contact pour détecter et corriger l'écart de la couture de soudure en temps réel pour s'assurer que la couture de soudure qualifiée est obtenue.

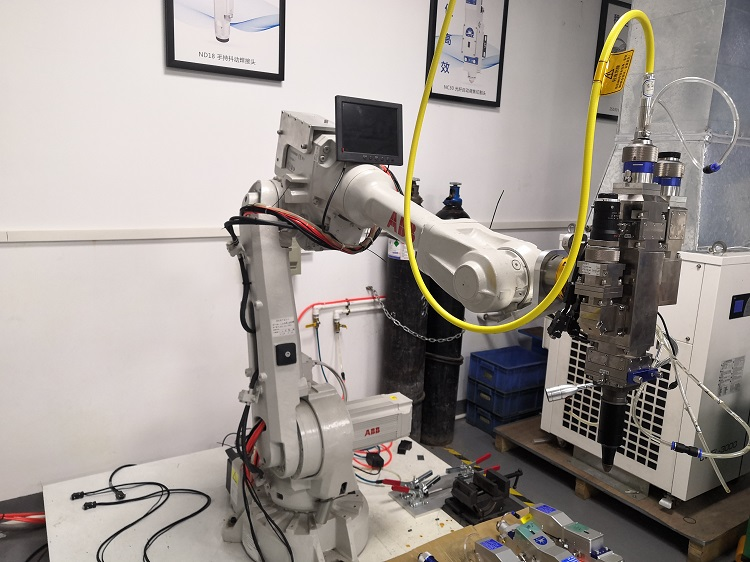

图片 3

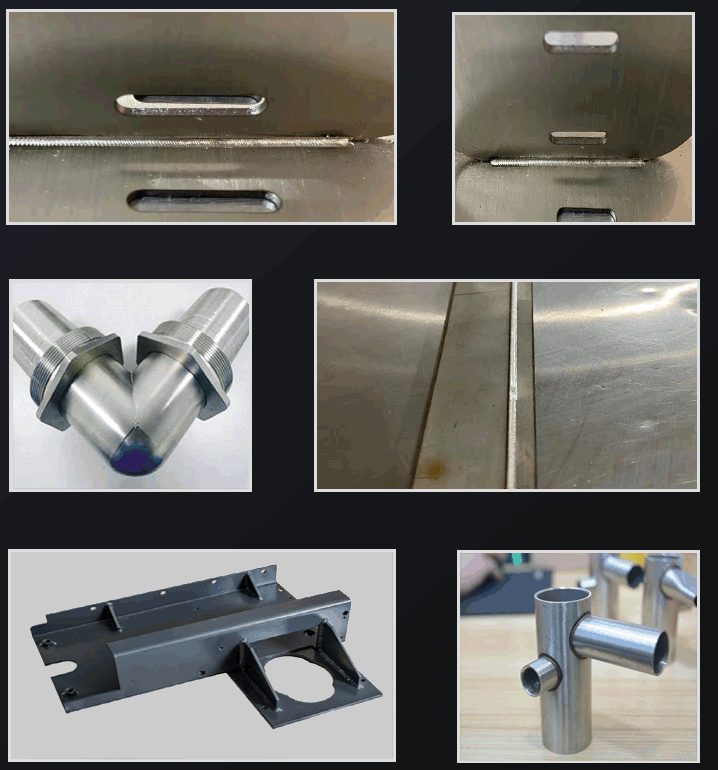

Application du robot de soudage laser en fibre industrielle 3D:


图片 4


Convient pour le soudage de l'acier inoxydable, de la feuille de fer, de l'aluminium, du cuivre, de l'alliage, de l'acier, des matériaux équivalents en diamant ou des matériaux différents, des armoires, des cuisines, des ascenseurs d'escalier, des étagères, des fours, des portes en acier inoxydable et des garde-corps, des boîtes de distribution, une ménage en acier inoxydable et Autres industries.
