Quelle est la différence entre le moteur stepper et le moteur servo?

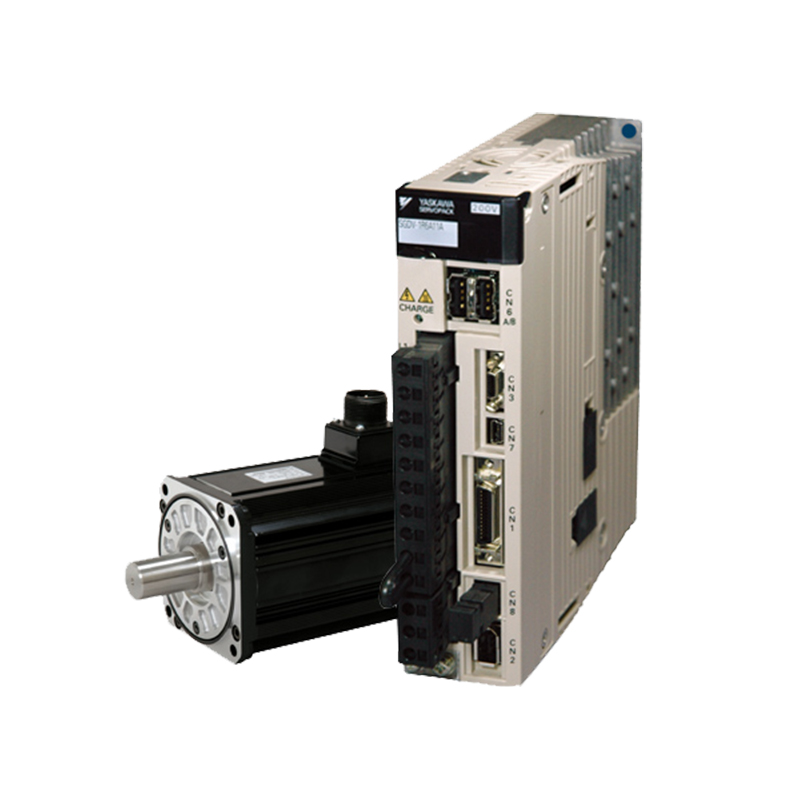

Le servomoteur est utilisé comme actionneur dans le système de commande pour convertir le signal électrique reçu en déplacement angulaire ou en sortie de vitesse angulaire sur l'arbre du moteur. Le rotor du servomoteur est un aimant permanent. La puissance triphasée U / V / W contrôlée par le pilote forme un champ électromagnétique. En même temps, l'encodeur du moteur délivre le signal au variateur et le pilote compare la cible avec la valeur de retour. La valeur de comparaison est ajustée pour ajuster l'angle de rotation du rotor.

La précision du servomoteur est déterminée par la précision du codeur, c'est-à-dire que le servomoteur lui-même a pour fonction de transmettre une impulsion. Chaque fois qu'un angle est tourné, il émettra un nombre correspondant d'impulsions de sorte que l'impulsion du servo variateur et du codeur du servomoteur forment une réponse. Il s'agit donc d'un contrôle en boucle fermée.

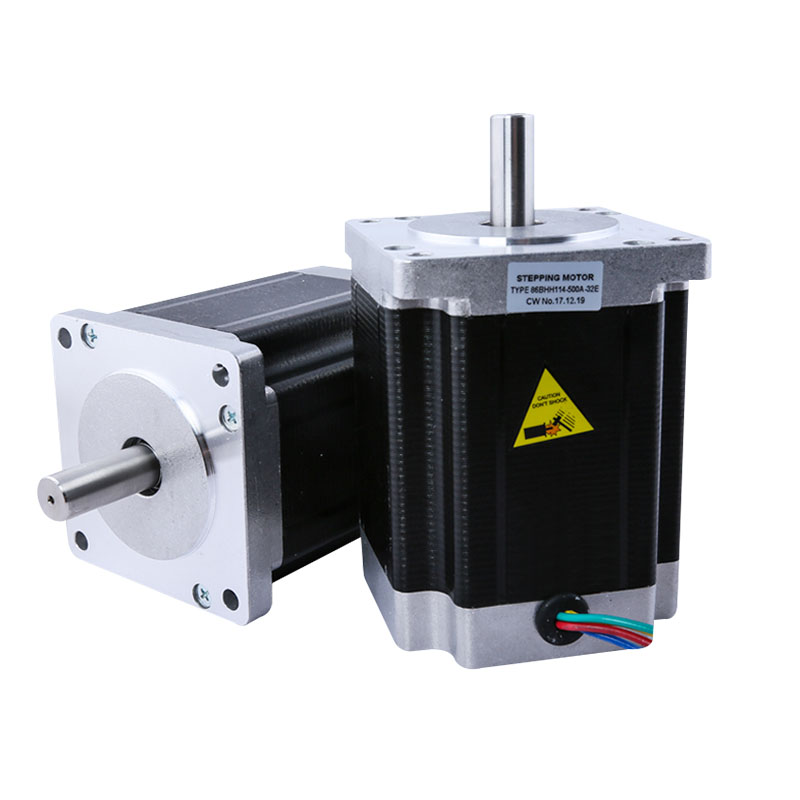

Le moteur pas à pas est un élément de moteur d'élément de commande en boucle ouverte qui convertit les signaux d'impulsions électriques en déplacement angulaire ou en déplacement linéaire. En cas de non-surcharge, la vitesse du moteur et la position d'arrêt dépendent uniquement de la fréquence du signal d'impulsion et du nombre d'impulsions, et ne sont pas affectées par le changement de charge.

Lorsque le pilote pas à pas reçoit un signal d'impulsion, il entraîne un moteur pas à pas pour faire tourner l'angle fixe dans la direction de réglage, qui est appelé «angle de pas». Le pas peut contrôler le déplacement angulaire en contrôlant le nombre d'impulsions, atteignant ainsi l'objectif d'un positionnement précis. Il peut également contrôler la vitesse et l'accélération de la rotation du moteur en contrôlant la fréquence d'impulsion du conducteur pour atteindre des objectifs à grande vitesse.

Différences entre les moteurs pas à pas et les servomoteurs

Manette

Le contrôleur de moteur pas à pas est un produit électronique capable de transmettre un signal d'impulsion uniforme. Après avoir entré le pilote du moteur pas à pas par le signal qu'il transmet, le variateur est converti en un signal de courant fort nécessaire pour faire avancer le moteur pour entraîner le moteur pas à pas. Le contrôleur de moteur pas à pas peut contrôler avec précision les moteurs pas à pas pour qu'ils tournent à travers chaque angle. Le lecteur est un signal d'impulsion. Lorsque l'impulsion est reçue à chaque fois, le pilote amènera le moteur à déplacer le moteur d'un angle fixe. En raison de cette fonction, le moteur pas à pas est largement utilisé dans diverses industries aujourd'hui.

Le contrôleur de servomoteur est un contrôleur pour contrôler le servomoteur. Sa fonction est similaire à la fonction du variateur de fréquence agissant sur un moteur à courant alternatif normal. Il fait partie du système d'asservissement, principalement utilisé dans les systèmes de positionnement de haute précision. En règle générale, le servomoteur est contrôlé par trois positions, vitesses et couple pour obtenir un système de transmission de haute précision. Actuellement un produit haut de gamme pour la technologie de transmission.

Précision de contrôle

Plus le nombre de pas et de battements du moteur pas à pas est élevé, plus la précision est élevée. Le servomoteur est basé sur un encodeur intégré. Le codeur a la même échelle, plus la précision est élevée.

Methode de CONTROLE

L'un est le contrôle en boucle ouverte et l'autre est le contrôle en boucle fermée.

La performance opérationnelle

Le moteur pas à pas est un contrôle en boucle ouverte. Si la fréquence de démarrage est trop élevée ou si la charge est trop importante, il est facile de perdre des marches ou des cabines. Lorsque la vitesse est trop élevée, il est facile de dépasser. Le système d'asservissement est une commande en boucle fermée. Le variateur peut échantillonner le signal de retour du codeur moteur. L'anneau de position et l'anneau de vitesse sont formés à l'intérieur. En règle générale, les pertes ou les dépassements pas à pas des moteurs pas à pas sont plus fiables.

Les systèmes servo AC sont supérieurs au moteur pas à pas dans de nombreuses performances. Cependant, les moteurs pas à pas sont généralement utilisés comme actionneur dans certaines situations exigeantes. Par conséquent, lors de la conception du système de commande, divers facteurs doivent être pris en compte, tels que les exigences de commande et le coût, pour sélectionner un moteur de commande approprié.
